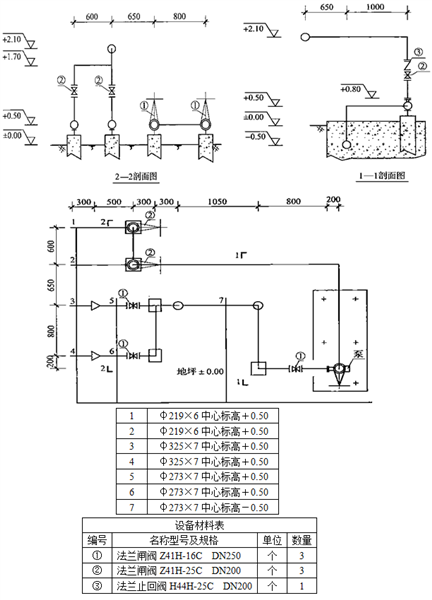

工程背景资料如下:(1)图1为某泵房工艺管道系统安装图。

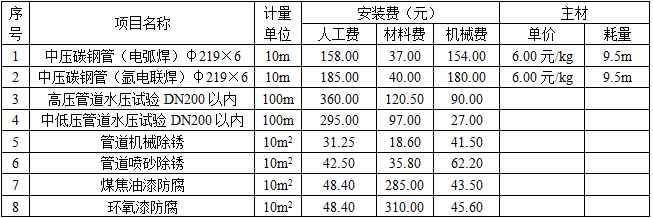

图1 泵房工艺管道安装平面图说明:①本图所示为某加压泵房工艺管道系统安装图。泵的入口设计工作压力为1.0MPa,出口设计工作压力为2.0MPa。②图注尺寸单位:标高以m计,其余均以mm计。③管道为碳钢无缝钢管、氩电联焊,采用成品管件。④焊口100%超声波探伤、15%X射线复探。管道系统按设计工作压力的1.25倍进行水压试验。⑤地上管道外壁喷砂除锈,环氧漆防腐;埋地管道外壁机械除锈,煤焦油漆防腐。(2)设定该泵房工艺管道系统清单工程量有关情况如下:φ219×6管道为9.5m;φ273×7管道为6.5m,其中地下2.0m;φ325×7管道为0.5m。(3)管道安装工程的相关定额见表1。表1 管道安装工程的相关定额
管理费和利润分别为人工费的85%和35%。(4)相关分部分项工程量清单项目统一编码见表2。表2 项目编码一览表
【问题】1.按照图1所示内容,列式计算管道(区分地上、地下)项目的清单工程量。2.按照背景资料2、4中给出的管道清单工程量及相关项目统一编码、图1中所示的阀门数量和规定的管道安装技术要求,在表4-39中,编制管道、阀门项目“分部分项工程量清单与计价表”(不计算计价部分)。3.按照背景资料3中的相关定额,在表中,编制φ219×6管道(单重31.6kg/m)的“工程量清单综合单价分析表”。(数量栏保留三位小数,其余保留两位小数)
选项
答案
解析

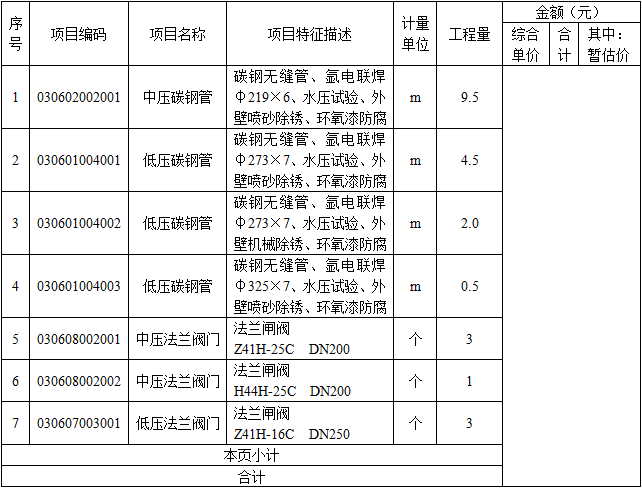

1.答案:管道清单工程量计算如下:(1)φ219×6碳钢无缝钢管:地上:(0.3+0.5+1.7-0.5)×2+0.6+(2.1-1.7)+(0.3+0.3+1.05+0.8+0.2)+(0.65+0.8+0.2)+(2.1-0.8)=10.60(m)。(2)φ273×7碳钢无缝钢管:地上:(0.5+0.3)×2+0.8+0.3+0.5+0.5+0.8+0.2+0.8=5.50(m)地下:0.5+1.05+0.5=2.05(m)共计:5.5+2.05=7.55(m)(3)φ325×7碳钢无缝钢管:地上:0.3×2=0.60(m)2.答案:分部分项工程量清单与计价表工程名称:泵房标段:工艺管道安装

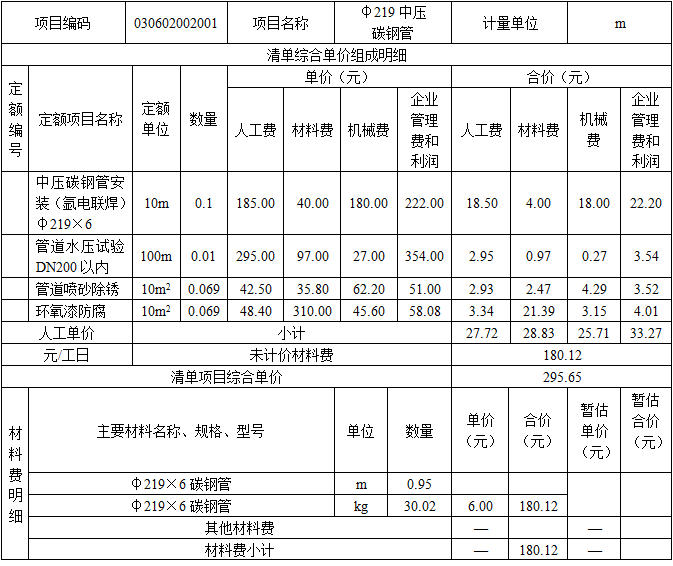

3.答案:工程量清单综合单价分析表工程名称:泵房标段:工艺管道安装
