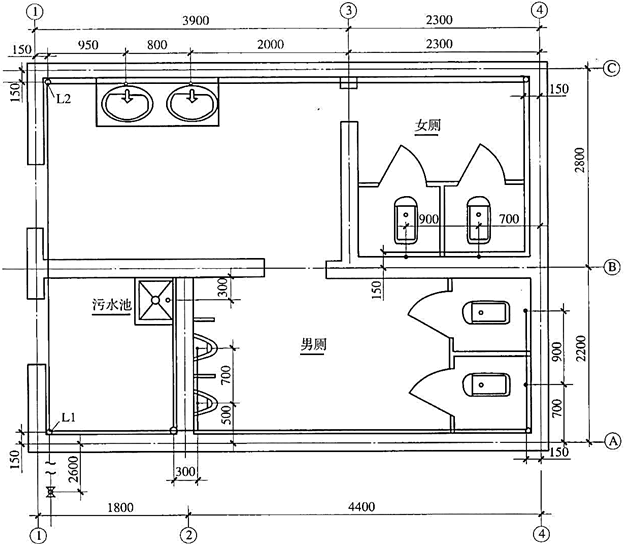

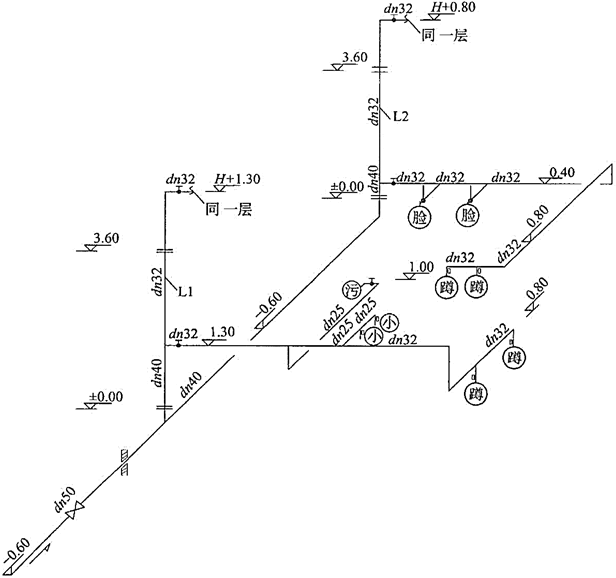

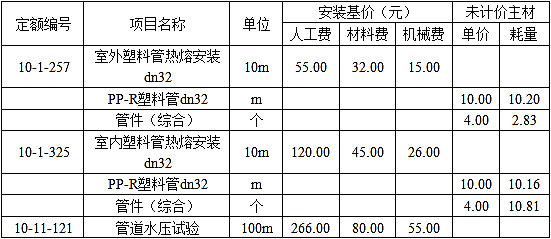

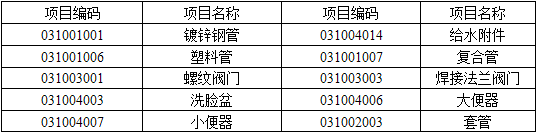

问题 工程有关背景资料如下：（1）某工厂办公楼内卫生间的给水施工图如图1和2所示。（2）假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下：PP-R塑料管：dn50，直埋3.0m；dn40，直埋5.0m，明设1.5m；dn32，明设25m；dn25，明设16m。阀门Q11F-16C：DN40：2个；DN25：2个。其他安装技术要求和条件与图1和图2所示一致。（3）给排水工程相关分部分项工程量清单项目的统一编码见表1。表1　相关分部分项工程量清单项目的统一编码表（4）该工程的定额相关数据资料见表2。表2　塑料给水管安装定额的相关数据资料表注：（1）表内费用均不包含增值税可抵扣进项税额。（2）该工程的人工费单价（包括普工、一般技工和高级技工）综合为100元/工日。管理费和利润分别按人工费的60%和30%计算。【问题】1．按照图1和2所示内容，按直埋、明设（指敷设于室内地坪下的管段）分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求：管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。图1　卫生间给水平面图图2　卫生间给水系统图说明：（1）办公楼共两层，层高为3.6m，墙厚为200mm。图中尺寸标注标高以m计，其他均以mm计。（2）管道采用PP-R塑料管及成品管件，热熔连接，成品管卡。（3）阀门采用螺纹球阀Q11F-16C，污水池上装铜质水嘴。（4）成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为成品落地安装。（5）管道系统安装就位后，给水管道进行水压试验。2．根据背景资料2、3和图1和2所示内容，按《通用安装工程工程量计算规范》（GB 50856—2013）的规定，分别编制管道、阀门、卫生器具（污水池除外）安装项目的分部分项工程量清单，并填入表4-8“分部分项工程和单价措施项目清单与计价表”中。3．按照背景资料2、3、4中的相关数据和图1、2中所示要求，根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）和《通用安装工程消耗量定额》（TY 02—31—2015）的规定，编制室内dn32PP-R塑料给水管道分部分项工程量清单的综合单价，并填入表 “综合单价分析表”中。（计算结果保留两位小数）
选项
答案

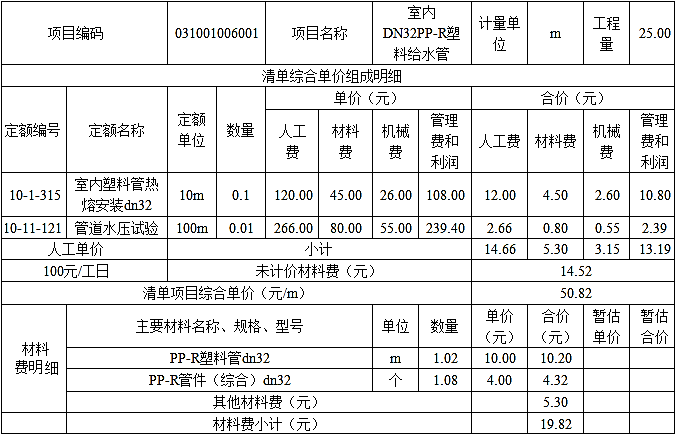

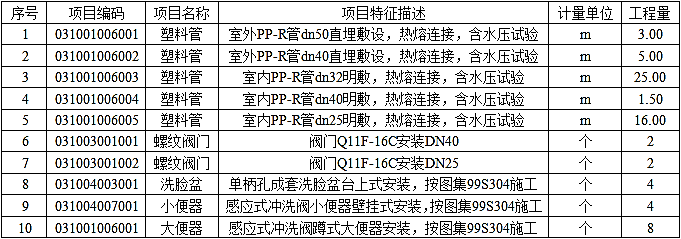

解析 1.答案：给水管道和阀门安装项目分部分项清单工程量计算如下：（1）直埋PP-R管dn50：2.6＋0.15＝2.75（m）（2）直埋PP-R管dn40：2.2＋2.8－0.15×2＋0.6×2＝5.90（m）（3）明设PP-R管dn40：1.3＋0.4＝1.70（m）L1：1.3mL2：0.4m（4）明设PP-R管dn32：19.3＋24.9＝44.20（m）L1：[1.8＋4.4－0.15×2＋（1.3－0.8）＋（0.7＋0.9－0.15）]×2＋（3.6－1.3＋1.3）＝19.3（m）L2：[3.9＋2.3－0.15×2＋（0.8－0.4）＋（2.8－0.15×2）＋（0.9＋0.7－0.15）]×2＋（0.8－0.4）＋（3.6－0.4＋0.8）＝24.9（m）（5）明设PP-R管dn25：1.3－1＋（2.2－0.3－0.15）＋（0.5＋0.7－0.15）＝3.10（m）（6）球阀DN50：1个（7）球阀DN32：4个（8）铜质水嘴DN25：1个。2.答案：分部分项工程和单价措施项目清单与计价表3.综合单价分析表
