某控制室照明系统有关背景资料如下:(1)某控制室照明系统中I回路平面图及相关资料如图1.1所示。

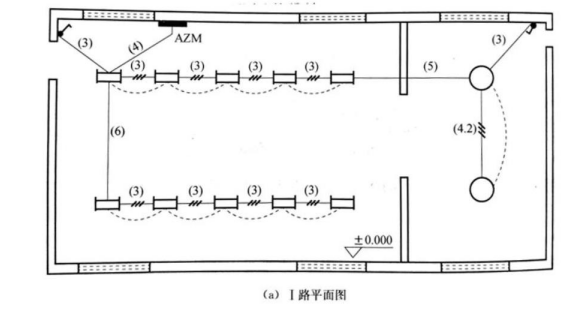

图1.1控制室照明系统中Ⅰ回路平面图及相关资料说明:①照明配电箱AZM由本层总配电箱引来,配电箱为嵌入式安装。②管路均为镀锌钢管DN15沿墙、楼板暗配,顶管敷设标高4.5m,管内穿绝缘导线NHBV-2.5mm③配管水平长度见括号数字,单位为m。2④图示中凡是未标注线芯的均为2根线。(2)照明工程相关的分部分项工程量清单统一项目编码见表1.2表1.2分项工程量清单统一项目编码
【问题】①根据图1.1所示,列式计算电气配管、电气配线的工程量。②根据图 1.1、表 1.2,按《通用安装工程工程量清单计算规范》计算分部分项工程量,填写照明工程的分部分项工程量清单
选项
答案
解析

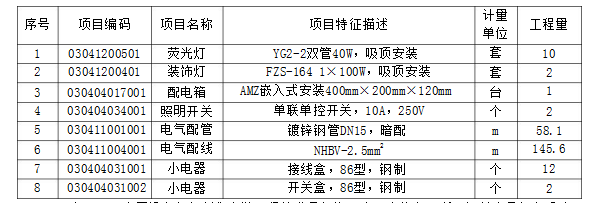

1.计算分部分项工程量(1)镀锌钢管DN15工程量(4.5-1.6-0.2)(配电箱竖向)+(4.5-1.4)(西侧开关竖向)+(4+3+6+3×8+5+4.2+3)(水平)+(4.5-1.4)(东侧开关竖向)=58.1m(2)耐火绝缘导线NHBV-2.5mm2工程量二线:[(4.5-1.6-0.2)+4+3+6+5+3+(4.5-1.4)×2+(0.4+0.2)(配电箱预留量)]×2=61.0(m)三线:(3×8+4.2)×3=84.6(m)小计: 61.0+84.6=145.6(m)2.编写分部分项工程量清单
