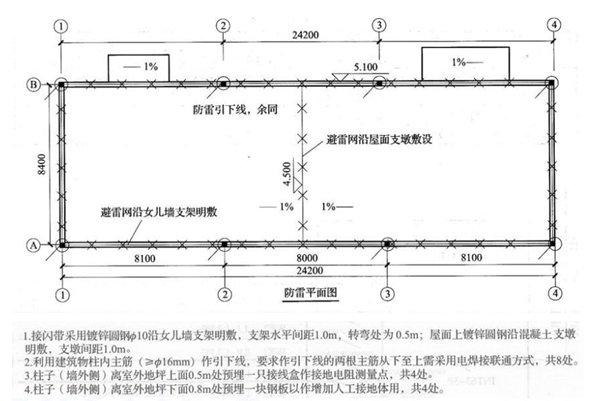

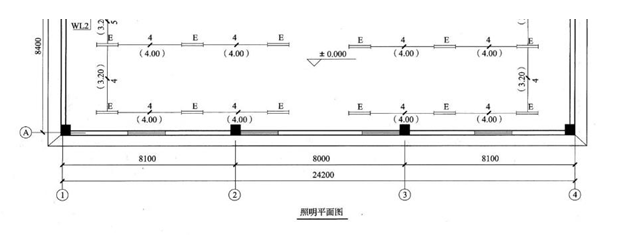

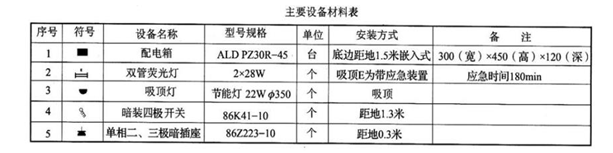

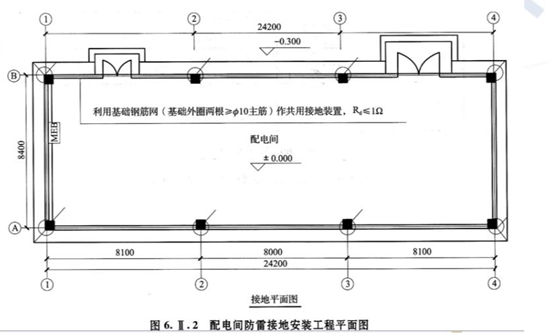

图6?Ⅱ?1为某配电间电气安装工程平面图、图6?Ⅱ?2为防雷接地安装工程平面图、图 6?Ⅱ?3为配电箱系统接线图及设备材料表。该建筑物为单层平屋面砖、混凝土结构,建筑物室内净高为4.40m。图中括号内数字表示线路水平长度,配管进入地面或顶板内深度均按0.05m;穿管规格:2~3根BV2.5穿SC15,4~6根BV2.5穿SC20,其余按系统接线图。

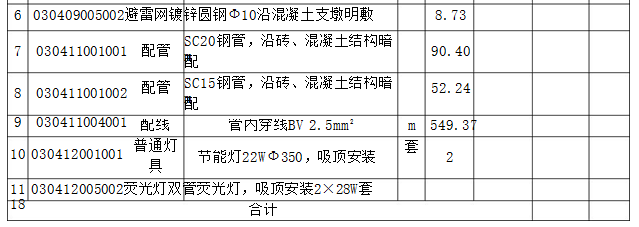

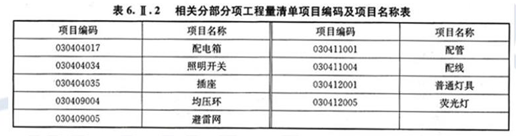

2.相关分部分项工程量清单项目编码及项目名称见表6.Ⅱ.2
【问题】按照背景资料1-2和图6.Ⅰ.1~6.Ⅱ.3所示内容,根据《建设工程工程量清单计价规范》GB50500-2013和《通用安装工程工程量计算规范》GB 50856- 2013的规定,计算各分部分项工程量,并将配管(SC15、SC20)、配线(BV2.5)、避雷网及均压环的工程量计算式与结果填写在答题卡指定位置(答题时不考虑配电箱的进线管道和电缆,不考虑开关盒和灯头盒,防雷接地不考虑除避雷网、均压环以外的部分)。
选项
答案
解析
1.照明回路WL1:(1)钢管SC20工程量计算:(4.4-1.5-0.45+0.05)+1.9+(4+4)×3+3.2(5根)+3.2+1.10(6根)+(4.4-1.3+0.05)(6根)=39.05(m)上式中未标注的管内穿4根线(2)钢管SC15(穿3根)工程量计算:0.9+(3-1.3+0.05)=2.65(m)(3)管内穿2.5mm线:(0.3+0.45)×4^2 +[(4.4-1.5-0.45+0.05)+1.9+(4+4)×3+3.2]×4+ 3.2×5+[1.10+(4.4-1.3+0.05)]×6+ [0.9+(3-1.3+0.05)]×3=3+126.4+16+25.5+7.95=178.85(m)2.照明回路WL2:(1)钢管SC20工程量计算:(4.4-1.5-0.45+0.05)+14.5+(4+4)×3+3.2(5根)+3.2+0.8(6根)+(4.4-1.3+0.05)(6根)=51.35(m)上式中未标注的管内穿4根线(2)钢管SC15(穿3根)工程量计算:1.3+(3.4-1.3+0.05)=3.45(m)(3)管内穿2.5mm线:(0.3+0.45)×4^2 +[(4.4-1.5-0.45+0.05)+14.5+(4+4)×3+3.2]×4+ 3.2×5+[0.8+(4.4 1.3+0.05)]×6+[1.3+(3.4 1.3+0.05)]×3=3+176.8+816+23.7+10.3516.35=229.85(m)3.插座回路WX1:(1)钢管SC15工程量计算:(1.5+0.05)+6.3+(0.05+0.3)×3+6.4+(0.05+0.3)×2+7.17+(0.05+0.3)+7.3+(0.05+0.3)×2+6.4+(0.05+0.3)×2+7.17+(0.05+0.3)=46.14(m)或者(1.5+0.05)+6.3+7.3+(6.4+7.17)×2+(0.05+0.3)×11=46.14(m)(2)管内穿2.5mm线:(0.3+0.45)×3 +[(1.5+0.05)+6.3+7.3+(6.4+7.17)×2+(0.05+0.3)×11]×3=2.25+138.24=140.67(m)照明和插座回路的钢管SC20合计:39.05+51.35=90.40(m)照明和插座回路的钢管SC15合计:2.65+3.45+46.14=52.24(m)管内穿线BV2.5mm合计:178.85+229.85+140.67=549.37(m)4.避雷网工程量:沿支架明敷[24.2×2+8.4×2+(5.1-4.5)×2]×(1+3.9%)=68.99(m)沿混凝土支墩明敷8.4×(1+3.9%)=8.73(m)5.均压环工程量:24.2×2+8.4×2=65.2(m)
