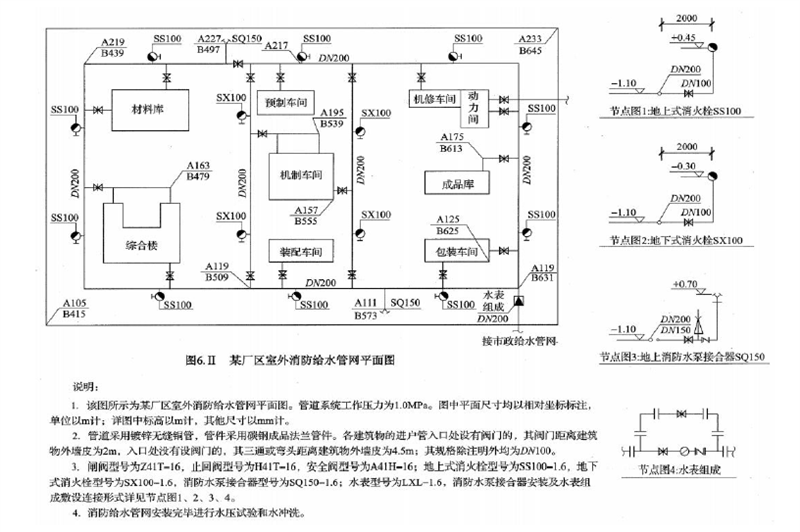

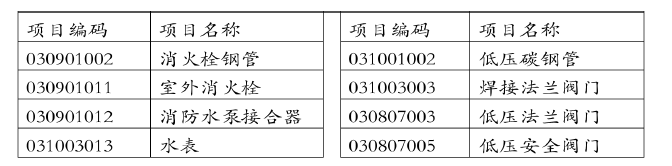

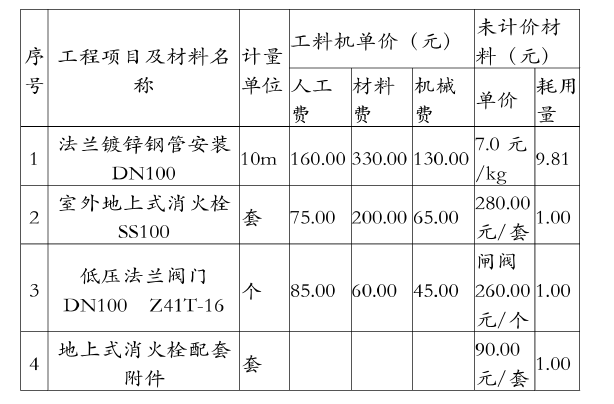

问题 管道工程有关背景资料如下：1.某厂区室外消防给水管网平面图如图6.II 所示。2.假设消防管网工程量如下：管道DN200 800m、DN150 20m、DN100 18m，室外消火栓地上8 套、地下5 套，消防水泵接合器3 套，水表1 组，闸阀Z41T-16 DN200 12 个、止回阀H41T-16 DN200 2 个、闸阀Z41T-16 DN100 25 个。3.消防管道工程相关分部分项工程量清单项目的统一编码见下表：注：编码前四位0308 为《工业管道工程》，0309 为《消防工程》，0310 为《给排水、采暖、燃气工程》4.消防工程的相关定额见下表：注：1.DN100 镀锌无缝钢管的理论重量为12.7 ㎏/m；2.企业管理费、利润分别按人工费的60％、40％计。【问题】1.按照图6.Ⅱ所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。2.根据背景资料2、3，以及图6.Ⅱ规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入答题卡表6.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”中。3.根据《通用安装工程工程量计算规范》（GB 50856-2013）、《建设工程工程量清单计价规范》（GB 50500-2013）规定，按照背景资料4 中的相关定额数据，编制室外地上式消火栓SS100 安装项目的“综合单价分析表”，填入答题卡表6.Ⅱ.2 中。4.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为485000 元，中标人投标报价中的分部分项工程费为446200 元。在施工过程中，发包人向承包人提出增加安装2 台消防水炮的工程变更，消防水炮由发包方采购。合同约定：招标工程量清单中没有适用的类似项目，按照《建设工程工程量清单计价规范》（GB 50500-2013）规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水炮安装定额价目表为290 元，其中人工费120 元；消防水炮安装定额未计价主要材料费为420 元/台。列式计算消防水炮安装项目的清单综合单价。（计算结果保留两位小数）
选项
答案

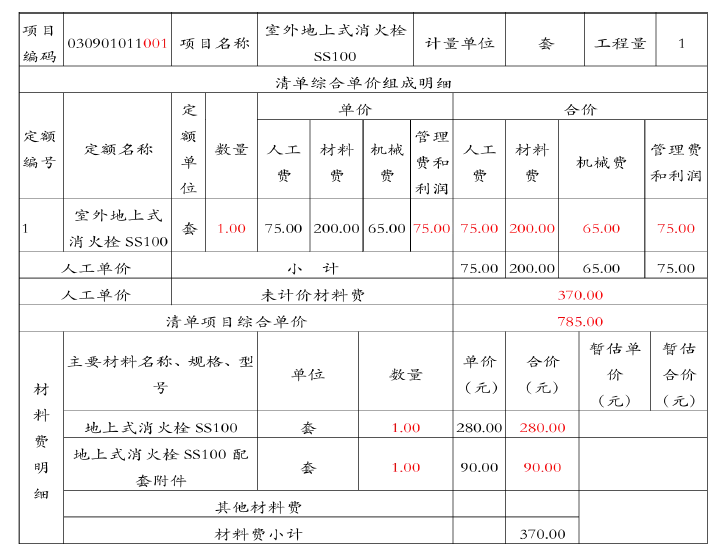

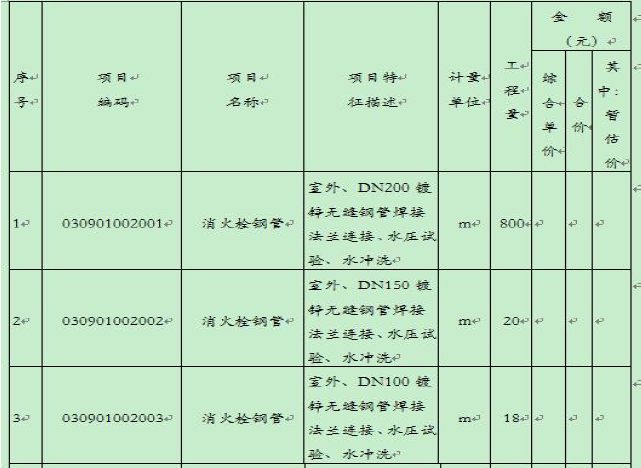

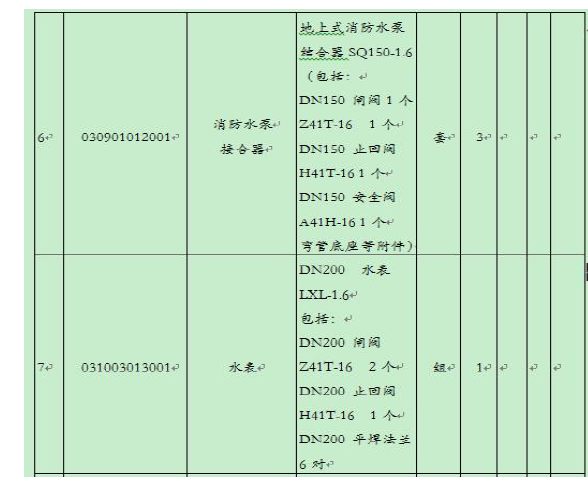

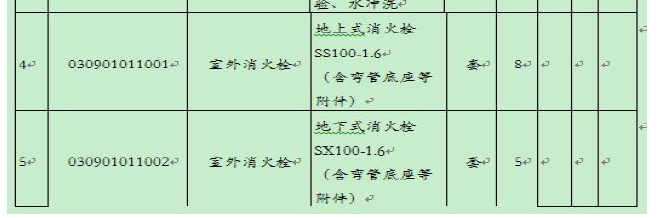

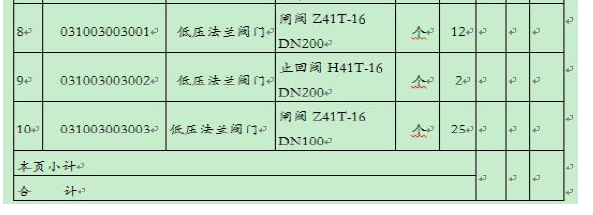

解析 1、1）DN200 管道：（1）环网：纵4×(219-119)+横2×(631-439)＝4×100+2×192=400+384=784m（2）动力站进出管、接市政管网：(645-625-2)+(631-625-2)+(119-105)=18+4+14=36m 小计：784m+36m=820m2）DN150 管道：（3）地上式消防水泵接合器支管：(227-219)+(1.1+0.7)+(119-111)+(1.1+0.7)=8+1.8+8+1.8=19.63）DN100 管道：（4）接各建筑物支管：材料库（4×2）+综合楼（479-439）+（4.5×2）+4+预制4+机制（539-509）+（4.5×2）+4+装配4+机修4+成品库（631-613）+4.5+包装（4×2）=8+53+4+43+4+4+22.5+8=146.5m（5）地上式消火栓支管(2+0.45+1.1)×10=3.55×10=35.5m（6）地下式消火栓支管(2+1.1-0.3)×4=2.8×4=11.2m（4）～（6）小计：146.5+35.5+11.2=193.2m4）地上式消火栓SS100-1.6 3×2+2×2=10 套5）地下式消火栓S×100-1.6 2+2=4 套6）消防水泵接合器：2 套（包括：消防水泵接合器SQ150-1.6 2 套，DN150 闸阀2 个，止回阀2 个，安全阀2 个及其配套附件）7）水表组成：DN200 1 组（包括：水表L×L-1.6 1 个，DN150 闸阀2 个，止回阀1 个，法兰及配套附件）8）DN200 阀门：主管线闸阀：Z41T-16 5 个，止回阀H4IT-16 2 个（应该为2 个市政给水管接口的，图纸中未标出）；9）DN100 阀门：消火栓支管闸阀Z41T-16：4+10=14 个各建筑物入口支管闸阀Z41T-16：14 个小计：14+14=28 个2、表6.Ⅱ.1 分部分项工程和单价措施项目清单与计价表工程名称：某厂区标段：室外消防给水管网安装第1 页共1 页注：用资料2 中假设的工程量3、表6.Ⅱ.2 综合单价分析表工程名称：某厂区标段：室外消防给水管网安装第1 页共1 页
