问题

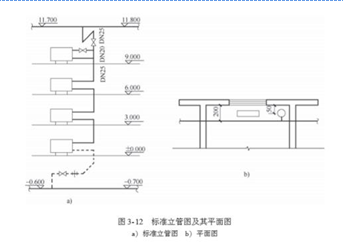

某六层住宅楼采暖系统标准立管图及其平面图如图3-12所示。层高3.0m,散热器采用GCB-2.2-10300×80型钢制闭式对流散热器,进出水口中心距为220mm,供回水干管离墙皮均为200mm,立管采用焊接钢管(丝接),计算立管的清单工程量。
选项
答案
解析
根据工程量计算规则,供水干管平均标高为
(11.7+11.8)/2=11.75(m);
回水干管平均标高为-(0.6+0.7)/2=-0.65(m)
(1)地下部分因地沟内安装的管道一般需保温,所以单独计算。
DN25焊接钢管: 0.65(回水干管平均标高)+(0.2-0.05)(见图3-12b) +0.3(图集规定)=1.1(m)
(2)地上部分DN25焊接钢管为
11.75(供水干管平均标高) -0.22×4(散热器进出口中心距) +(0.2-0.05 )(见图3-12b) =11. 02(m)
DN20焊接钢管为0.22(m)
