某住宅楼采暖干管平面如图,采用焊接钢管。公称尺寸≤DN32,用螺纹连接;公称尺寸

最全题库2022-08-02  35

问题 某住宅楼采暖干管平面如图,采用焊接钢管。公称尺寸≤DN32,用螺纹连接;公称尺寸>DN32,用焊接连接。计算图中管道的清单工程量。

选项

答案

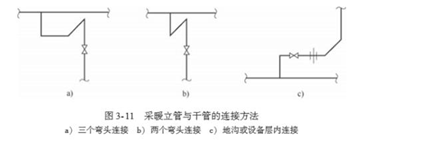

解析 按工程量计算规则,管道的清单工程量为(1)DN50焊接钢管(焊接)1.5(室内外分界)+0.24(○A轴处外墙厚)+0.2(供水总立管至○A轴处外墙内表面距离)+5.0②~④轴距离)-0.12(④轴处半个内墙厚)-0.12(②轴处半个内墙厚)-0.2(供水总立管距④轴处外墙内表面距离)-0.1(立管1距②轴处内墙内表面距离)  +1.3(标高)+11.6(标高)=19.3(m)(2)DN40焊接钢管(焊接)4.4(①~②轴间距)+(0.1+0.12)(立管1至②轴距离)-(0.2+0.12)(供水干管至①轴距离)+4.5(A~B轴间距)+2.0(B~1/B轴间距)-(0.12+0.2)(供水干管至A轴距离)-(0.05 +0.1)(立管3至1/B轴距离)=10.33(m)(3)DN32焊接钢管(丝接)2.1+(0.05+0.1)(立管3至1/B轴距离)-(0.12+0.1)(立管4至C轴距离)=2.03(m)立管与干管的连接。当图中未说明时,计算工程量考虑如下内容:①立管连续长度大于15m,采用三个弯头连接,如图a所示②如果立管连续长度不大于15m,采用两个弯头连接,如图b所示③当干管设在地沟或下部的设备层时,应按图c连接。
