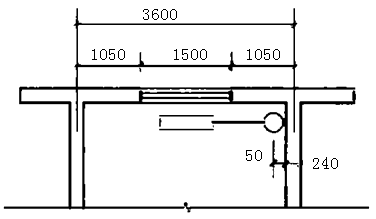

问题 某工程采暖立支管平面布置图。选用铸铁四柱813型散热器：首层12片、2～4层10片。散热器安装在窗的中心，支管管径均为DN20。计算本立管1～4层支管清单工程量。采暖立支管平面布置
选项
答案
解析 查有关图集或样本可知，铸铁四柱813型散热器每片厚度为60mm。
　　（1）按工程量计算规则计算首层散热器支管长度
　　首层供水支管长度为 1.05＋1.5＋2－0.12－0.05 －0.06×12÷2＝1.27（m）
　　首层回水支管长度与供水支管长度相同，即1.27（m）
　　首层供回水支管长度为2×1.27＝2.54（m）
　　（2）2～4层散热器支管长度
　　（1.05＋1.5＋2－0.12－0.05－0.06×10÷2）×2×3＝7.98（m）
　　（3）1～4层支管总长度2.54＋7.98＝10.52（m）
