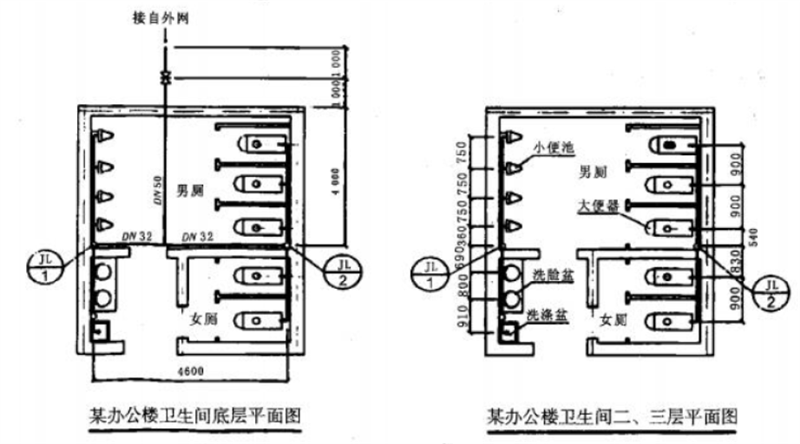

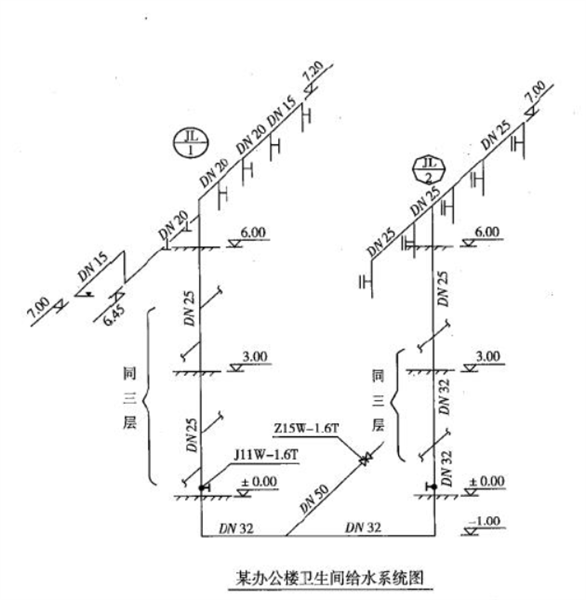

如图所示为某三层办公楼卫生间部分排水系统图及平面图，试根据说明、系统图和平面图，

题库2022-08-02 29

问题如图所示为某三层办公楼卫生间部分排水系统图及平面图，试根据说明、系统图和平面图，根据《建设工程工程量清单计价规范》（GB50500-2013）及计价依据的相关规定，按题目要求和步骤计算。

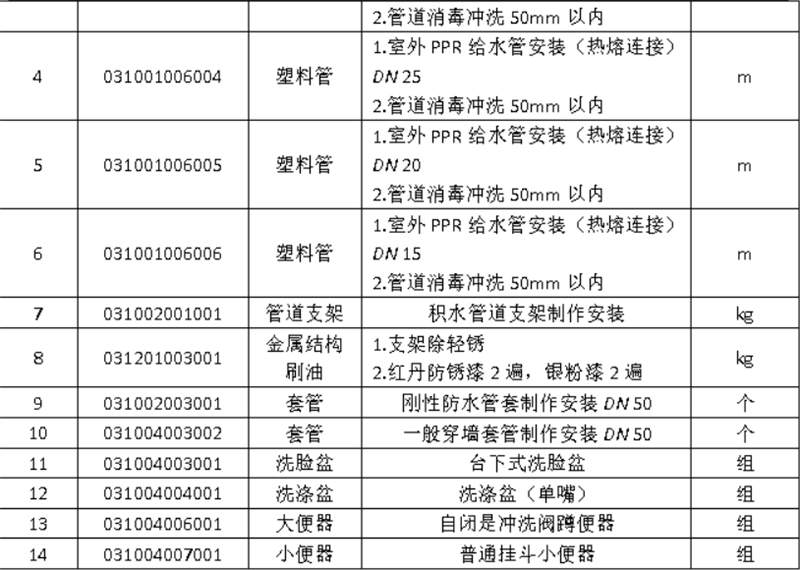

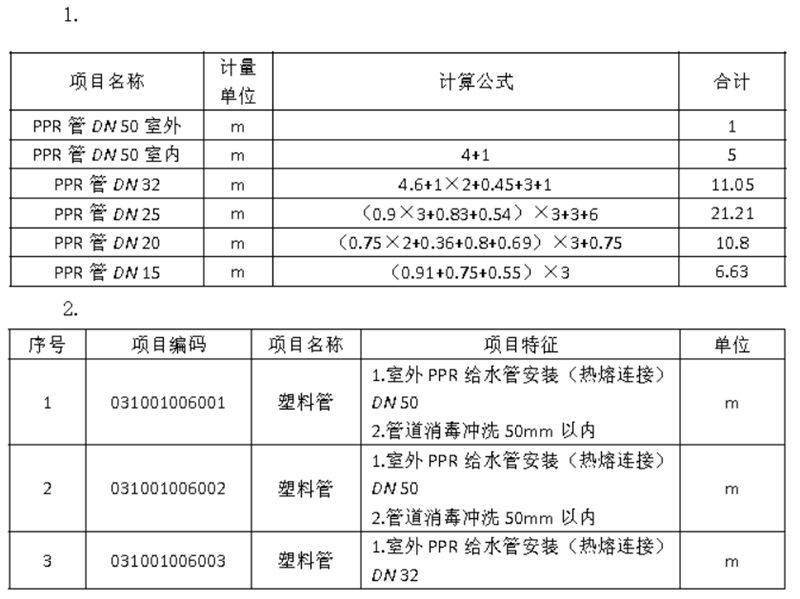

说明：1.办公楼层高为3m，图中平面尺寸以mm 计，标高以m 计。2.给水管材采用PPR 管，热熔连接。管道明敷，安装完毕后，需进行水压试验，消毒、冲洗。给水管道安装共需支架用量16kg（其中DN15 的管道支架用量2kg，DN20 的管道支架用量4kg，DN25 的管道支架用量8kg，DN32 的管道支架用量2kg），支架除轻锈，先刷红丹防锈漆两遍，再刷银粉漆两遍，埋地管道挖土方不计。3.给水管道穿外墙采用刚性防水套管，穿楼板采用普通钢套管（钢套管规格按相应给水管公称直径放大二号考虑）。给水管道工程量计算至大便器、小便器、洗脸盆、洗涤盆等支管的连接处。4.卫生器具的选型分别为：台下式洗脸盆、洗涤盆（单嘴）、自闭式冲洗阀蹲便器、普通式挂斗小便器。【问题】1.计算出所有给水管道的定额工程量，并写出其计算过程。2.编制出题中给排水工程涉及的全部分部分项工程量清单项目。
