某六层住宅楼采暖系统标准立管图及其平面图。层高3.0m,散热器采用GCB-2.2

最全题库2022-08-02  28

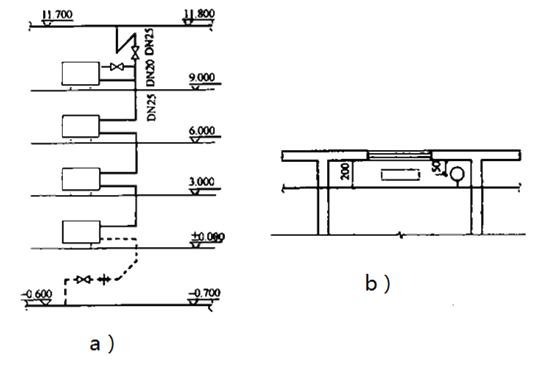

问题 某六层住宅楼采暖系统标准立管图及其平面图。层高3.0m,散热器采用GCB-2.2-10 300×80型钢制闭式对流散热器,进出水口中心距为220mm,供回水干管离墙皮均为200mm,立管采用焊接钢管(丝接),计算立管的清单工程量。a)标准立管图  b)平面图

选项

答案

解析 根据工程量计算规则,供水干管平均标高为(11.7+11.8)/2=11.75(m)
  回水干管平均标高为-(0.6+0.7)/2=-0.65(m)
  (1)地下部分因地沟内安装的管道一般需保温,所以单独计算。
  DN25焊接钢管:0.65(回水干管平均标高)+(0.2-0.05)+0.3(图集规定)=1.1(m)
  (2)地上部分DN25焊接钢管为11.75(供水干管平均标高)-0.22×4(散热器进出口中心距)+(0.2-0.05)=11.02(m)
  DN20焊接钢管为0.22(m)
