问题 某特大桥跨越V形峡谷，施工图设计桥跨布置为（75＋130＋75）m预应力钢筋混凝土连续刚构，桥宽26m（单幅桥宽12.5m）、左右幅桥跨布置相同，主墩高132m、过渡墩（边墩）高10m（主墩墩身施工时，左右幅均配备了起吊质量8t的塔式起重机及双笼施工电梯）。拟采用挂篮悬浇施工，计划工期10个月。悬浇主梁节段划分0号块、中跨1～20号及边跨1′～20′号共21个节段，其中0号块为托架现浇（0号块墩顶梁宽12.5m，现浇工期按2个月计算），边跨21′～23′号3个节段采用满堂支架现浇（21′～23′号节段总长9m，现浇支架无须基础处理，支架平均高10m），其余节段均采用挂篮悬浇（包括中跨合龙段、边跨合龙段，每个节段的工期按10d计算，挂篮拼装及拆除时间按1个月计算），中跨1～20号及边跨1′～20′号中最大节段混凝土数量为71.5m3。【问题】1．列出预应力混凝土连续刚构上部构造所需的辅助工程项目，并计算相应的工程量。2．写出各辅助工程的相关定额代号。并对定额调整做出说明。
选项
答案

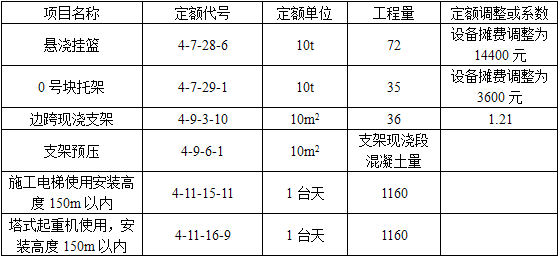

解析 1．辅助工程包括：挂篮、0号块托架、边跨现浇段支架、塔式起重机及施工电梯四项。（1）悬浇挂篮：根据题意，该连续刚构上部构造施工计划工期为10个月。其中，悬浇共20个节段，每个节段的工期为10d，则悬浇施工周期为200d；0号块托架现浇时间为2个月；悬浇挂篮的拼装及拆除时间为1个月，因此，本项目左、右幅必须平行施工才能满足计划工期的要求。即每个T构需配备1对挂篮，全桥共需4对挂篮；最大节段混凝土数量为71.5m3，质量为：71.5×2.5＝178.75（t），每个挂篮质量为90t，则全桥需配备的挂篮质量为：90×4×2＝720（t）。挂篮的使用时间为：200÷30＋1＝7.67（月），按8个月调整设备摊销费。（2）现浇0号块托架：按每个T构配1套，全桥共4套考虑，其质量为：12.5×7×4＝350（t），0号块的施工期为2个月应调整设备摊销费。（3）边跨现浇支架：按每个边跨设置1套，全桥共4套，支架立面积为：10×9×4＝360（m2），桥宽为12.5m，需调整定额系数：（12.5＋2）/12＝1.21。（4）塔式起重机及施工电梯：连续刚构的悬浇工艺是由0号块向两侧依次对称悬浇的，且本项目桥墩较高，因此。需考虑施工人员及施工材料的垂直运输设备，配置必要的塔式起重机及施工电梯。鉴于主墩施工已考虑塔式起重机及施工电梯的安拆和相应的使用费。因此，上部构造施工仅考虑使用费，不再考虑安拆费用。其数量为：[60（0号块施工）＋30（挂篮拼装）＋20×10（悬浇施工）]×4＝1160（台天）。2．定额及调整情况
