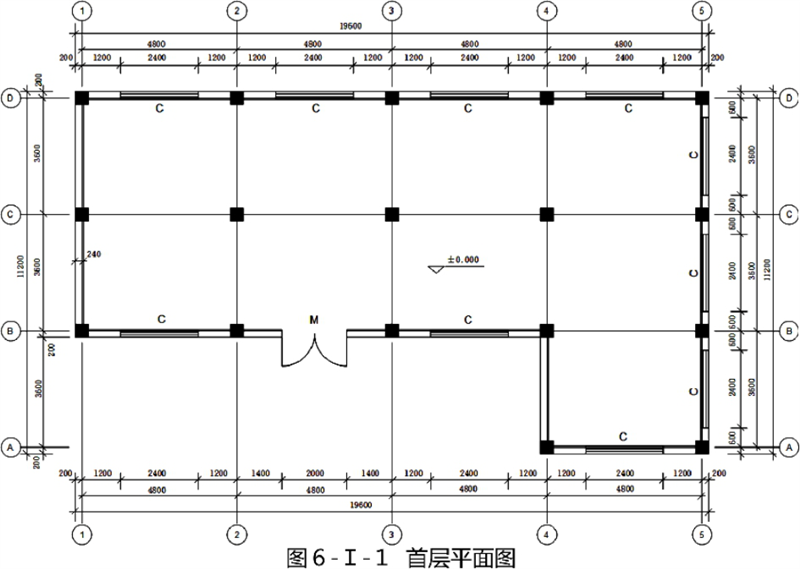

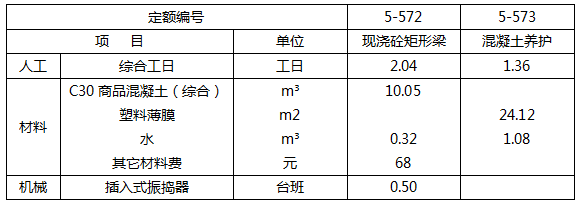

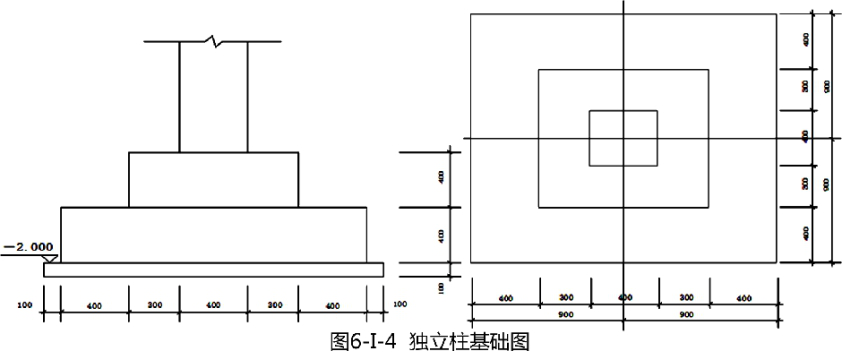

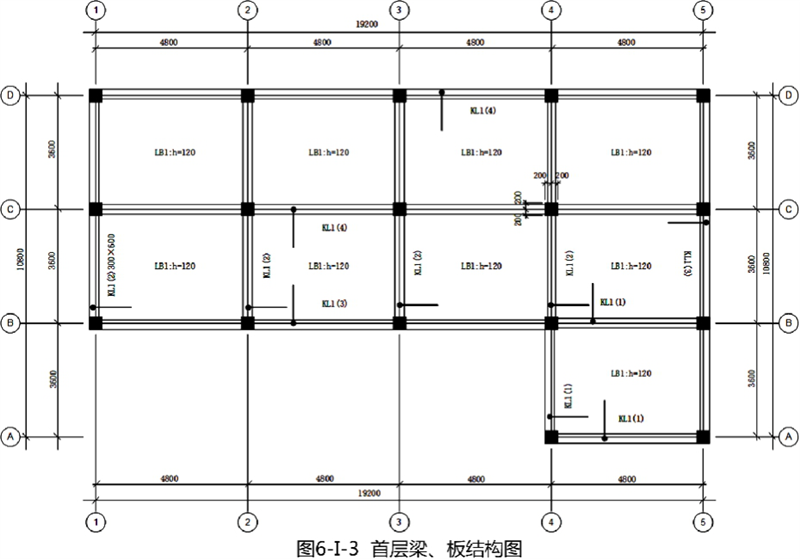

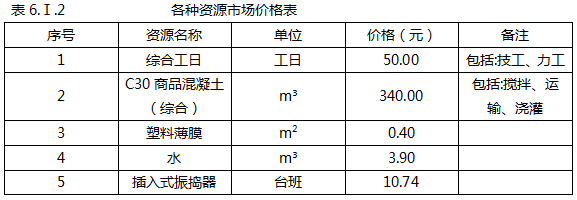

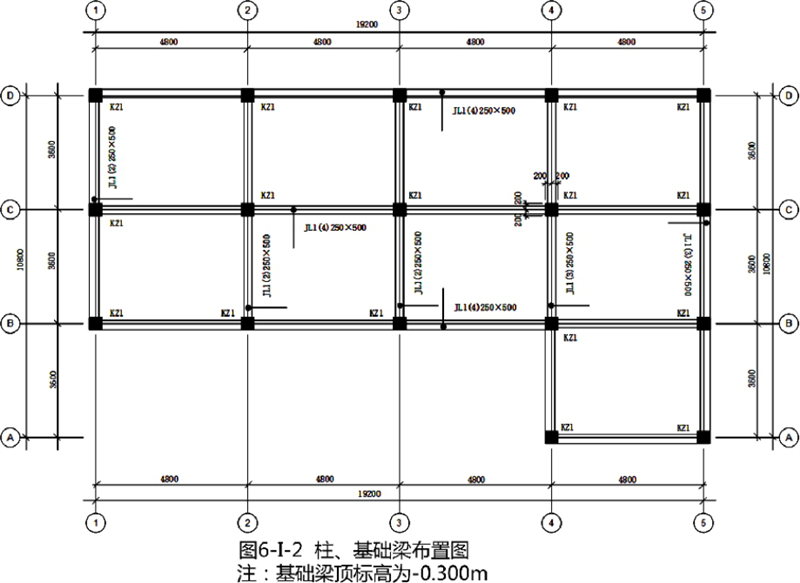

问题 某钢筋混凝土框架结构建筑，总层数三层，首层建筑平面图、柱及基础梁布置图、框架梁结构图、独立柱基础图见图6-Ⅰ-1、6-Ⅰ-2、6-Ⅰ-3、6-Ⅰ-4所示。首层板顶结构标高为3.6m，外墙为240mm厚空心砖填充墙，M7.5混合砂浆砌筑。M为2000mm×3000mm的塑钢平开门；C为2400mm×1500mm的铝合金推拉窗；窗台高600mm。窗洞口上设钢筋混凝土过梁，截面为240mm×180mm，过梁两端各伸出洞边250mm。梁、板、柱的混凝土均采用C30砼，垫层采用C10砼。水泥砂浆地面。内墙面20mm厚1:2.5水泥砂浆抹面。天棚吊顶为轻钢龙骨矿棉板平面天棚，U型轻钢龙骨中距为450mm×450mm，面层为矿棉吸声板，吊顶底距离地面2.8m。问题：1.依据《房屋建筑与装饰工程计量规范》（GB500854-2013）的要求计算建筑物砼垫层、独立基础、基础梁、以及首层柱、过梁、板、地面、天棚的工程量。将计算过程及结果填入答题纸相应位置。2.根据表6.Ⅰ.1现浇混凝土梁定额消耗量、表6.Ⅰ.2各种资源市场价格和管理费、利润及风险费率标准（管理费费率为人、材、机费用之和的12%，利润及风险费率为人、材、机、管理费用之和的4.5%。），编制KL1现浇混凝土梁（工程量清单项目编码010503002）的工程量清单综合单价分析表，见表6.Ⅰ.3（假设KL1现浇混凝土梁工程量为100 m3）。表6.Ⅰ.1 混凝土梁定额消耗量工作内容：现浇砼矩形梁：砼搅拌、水平运输、浇捣；砼养护：塑料薄膜覆盖养护。 单位：10m3
选项
答案

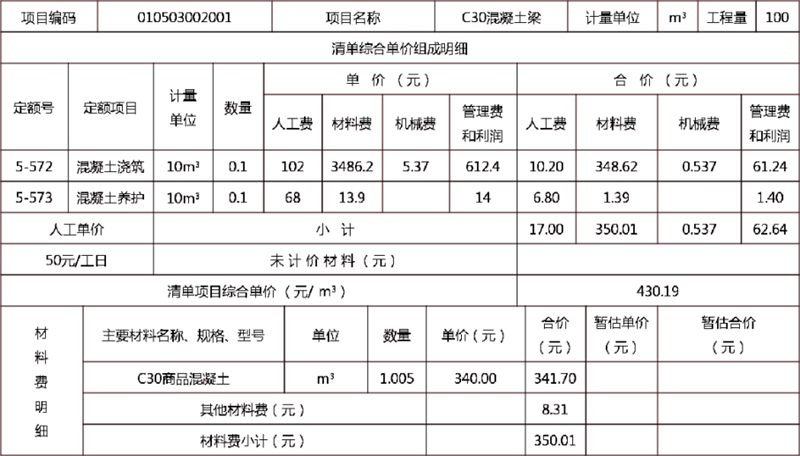

解析 1： （1）垫层：2×2×0.1×17=6.8m3 （2）独立基础：（1.8×1.8×0.4＋1×1×0.4）×17=28.83 m3（3） 基础梁： 0.25×0.5×（4.8－0.4）[A轴]＋0.25×0.5×（19.2－0.4×4）×3[BCD轴]＋0.25×0.5×（7.2－0.4×2）×3[①②③轴] ＋0.25×0.5×（10.8－0.4×3）×2[④⑤轴] =11.95 m3（4） 柱：0.4×0.4×（3.6＋2－0.8）×17=8.16 m3（5）过梁：0.24×0.18×（2.4＋0.25×2）×10=1.25 m3 （6）楼板： （4.8－0.1－0.15）×（3.6－0.1－0.15）×0.12×3＋（4.8－0.15 ×2）×（3.6－0.1－0.15）×0.12×4＋（4.8－0.1－0.15）×（3.6－0.15×2）×0.12＋（4.8－0.1－0.1）×（3.6－0.1－0.15）×0.12 =16.37 m3（7）整体地面：（19.6－0.24 ×2）×（7.6－0.24×2）＋3.6×（4.8＋0.4－0.24×2）=153.99㎡（8）吊顶天棚：（19.6－0.24 ×2）×（7.6－0.24×2）＋3.6×（4.8＋0.4－0.24×2）=153.99㎡2：表6.Ⅰ.3 工程量清单综合单价分析表工程名称： 某钢筋混凝土框架结构工程 标段：
