【背景资料】某公共建筑工程,建筑面积22000m3,地下二层,地上五层,层高4.

admin2022-08-02  43

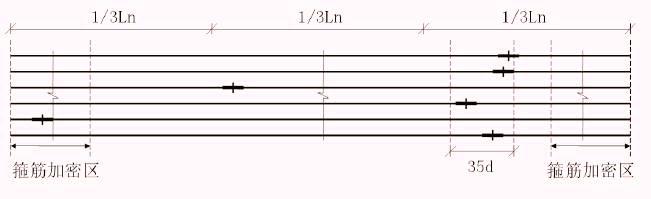

问题 【背景资料】某公共建筑工程,建筑面积22000m3,地下二层,地上五层,层高4.5m,钢筋混凝土框架结构,抗震等级为一级。填充墙砌筑,砌筑砂浆的强度为M10。大堂一至三层中空,大堂顶板为钢筋混凝土井字梁结构,屋面为女儿墙,屋面防水材料采用SBS卷材,某施工总承包单位承担施工任务。设计要求直径25mm及以上钢筋采用焊接或机械连接,项目部对二层框架粱底部纵向受力钢筋的连接采用焊接连接,示意图如下:项目部对三层的两个600×1500的水平洞口进行了安全防护,监理工程检查时发现这两个洞口的安全防护不符合要求。外墙装饰阶段,施工单位将外墙外保温材料有B1级的聚苯板改为A级的水泥复合保温板,经设计及建设单位认可后,施工单位进行了变更施工。因工期紧,砌块生产7天后运往工地进行砌筑,砌筑砂浆采用收集的循环水进行现场拌制。墙体一次砌筑至梁底以下200mm位置,留待14d后砌筑顶紧。【问题】1.指出该框架梁底部纵向受力钢筋连接中的不妥之处,并给出正确做法。2.指出洞口防护的正确做法。3.关于外墙外保温材料变更,施工单位做法是否正确?说明理由。4.指出墙体砌筑时的不妥之处,分别写出相应的正确做法。

选项

答案

解析 1.不妥之处一:在同一连接区段长度内有4个接头不妥。
正确做法:在受拉区钢筋接头面积百分率不宜大于50%。
不妥之处二:有一个接头设在粱跨中1/3范围内不妥。正确做法:该纵向受力钢筋的接头应设在支座1/3跨度范围内。
不妥之处三:有一个接头设在箍筋加密区不妥。
正确做法:接头不宜设置在有抗震设防要求的梁端的箍筋加密区。

2.边长50?150cm的洞口,设置一层扣件钢管网格栅,其上满铺竹笆或脚手板,也可采用贯穿于混凝土板内的钢筋构成防护网栅,钢筋网格间距不得大于20cm。

3.施工单位做法不正确。设计变更涉及建筑节能时,应经原施工图设计审查机构审查,在实施前办理设计变更手续,并获得监理或建设单位的确认。

4.1)不妥之处一:砌块生产7天后运往工地进行砌筑。
正确做法:运往工地进行砌筑的混凝土小砌块的产品龄期不应小于28天。
2)不妥之处二:砌筑砂浆采用收集的循环水进行现场拌制。
正确做法:砌筑砂浆宜采用自来水进行现场拌制。(未经检测所收集的循环水严禁用于砂浆搅拌,经处理并且达到标准的循环水可以拌制砂浆。)
3)不妥之处三:墙体一次砌筑至梁底以下200mm位置,留待14d后砌筑顶紧。
正确做法:正常施工条件下,砖砌体每日砌筑高度宜控制在1.5m或一步脚手架高度内,该楼层高4.5m,墙体砌筑至梁底以下200mm位置应分三次施工。
