问题
某工程背景资料如下:1.下图为某加压泵房工艺管道系统安装的截取图。2.假设管道的清单工程量如下:低压管道Ф325×8管道21m;中压管道Ф219×32管道32m,Ф168×24管道23m,Ф114×16管道7m。3.相关分部分项工程量清单统一项目编码见下表:分项工程名称与统一编码

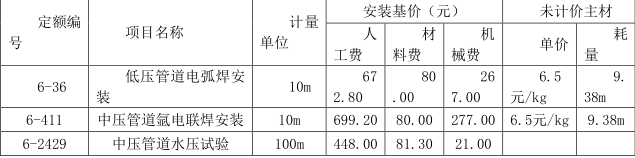

4. Ф219×32 碳钢管道工程的相关定额见下表:碳钢管道工程的相关定额表
该工程的人工单价为 80 元/工日,企业管理费和利润分别是人工费的 83%和 35%。

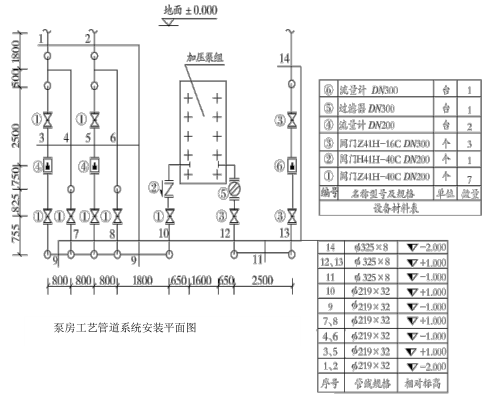

说明:1.本图为某加压站泵房工艺管道系统部分安装图。标高以 m 计,其余尺寸均以 mm 计。2.管道材质为#20 碳钢无缝钢管,管件为成品;法兰:进口管段为低压碳钢平焊法兰,出口管段为中压碳钢对焊法兰。均为氩电联焊。3.管道水压强度及严密性试验合格后,压缩空气吹扫。4.地上管道外壁喷砂除锈、氯磺化聚乙烯防腐:地下管道外壁喷砂除锈、聚乙烯粘胶带防腐。5.管道系统安装就位,进行水压试验及严密性试验合格后,采用水冲洗。【 问题 】1.按照图中所示内容,分别列式计算φ325×8 管道和φ219×32 管道的地上与地下敷设的清单工程量。2.按照背景资料 2、3 给出的管道工程量和相关分部分项工程量清单统一编码,规定的管道安装技术要求和及所示法兰数量,根据《通用安装工程工程量计算规范》(GB50856-2013)、《建设工程工程量清单计价规范》(GB50500-2013)规定,编制管道项目的分部分项工程量清单,填入答题纸表“分部分项工程量清单和单价措施项目与计价表”中。 3.按照背景条件4中的相关定额,根据《通用安装工程工程量计算规范》(GB50856-2013)、《建设工程工程量清单计价规范》(GB50500-2013)规定,编制 Ф219×32管道(单重147.5kg/m)安装分部分项工程量清单“综合单价分析表”。 (数量栏保留三位小数,其余保留两位小数)
选项
答案
解析

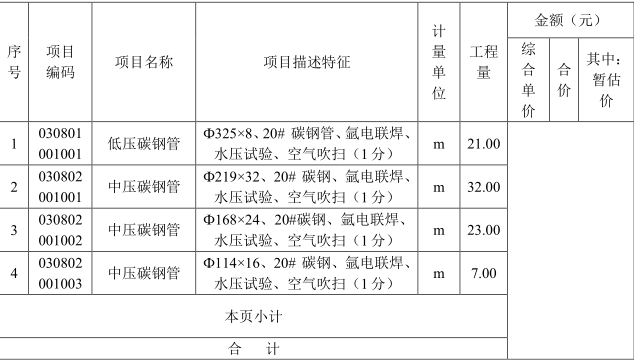

【 问题 1 】(1)Ф325×8 碳钢管道工程量计算式:地下:1.8+0.5+2.0+1.0+2.5+1.0=8.80m地上:1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.75+0.825+0.755+0.65=10.81m合计:8.8+10.81=19.61(m)(2)Ф219×32 碳钢管道工程量计算式:地下:(1.8+0.5+1.0+1.0)×2+(0.8+0.5+2,5+0.75+1.0)×2+0.8×3+1.8+1.0×5=28.90m地上:(1.0+2.5+0.75+0.825+0.755+1.0)×2+(1.0+0.825+0.755+1.0)×2+1.0+0.825+0.755+0.75+0.65=24.80m合计:28.9+24.8=53.70(m)问题 2 :分部分项工程和单价措施项目清单与计价工程名称:某泵房 标段:工艺管道系统安装

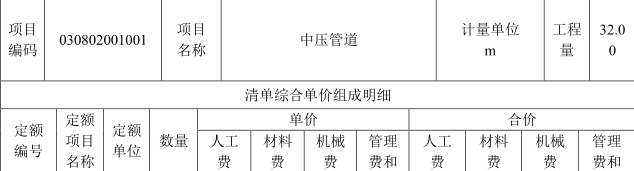

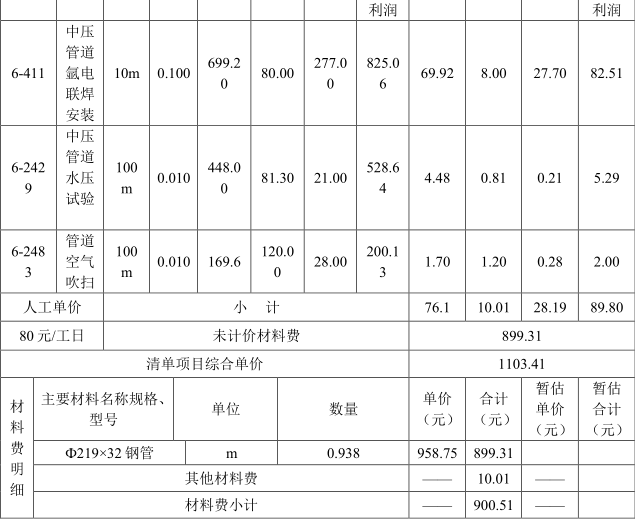

问题 3 :综合单价分析表工程名称:某泵房 标段:工艺管道系统安装
