工程背景资料如下： 1.图6.Ⅱ所示为某砖混结构住宅楼一楼的照明平面图。 2

admin2022-08-02  60

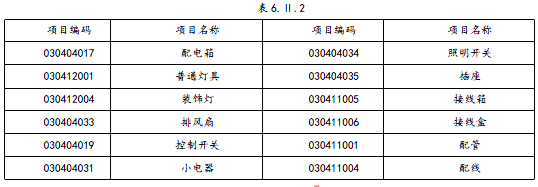

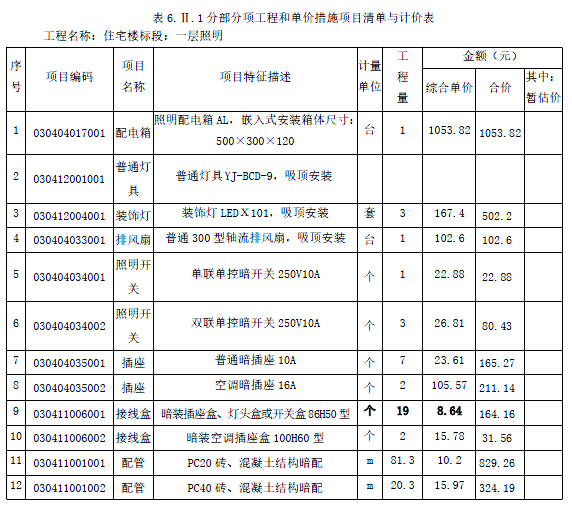

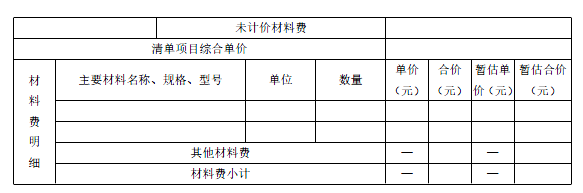

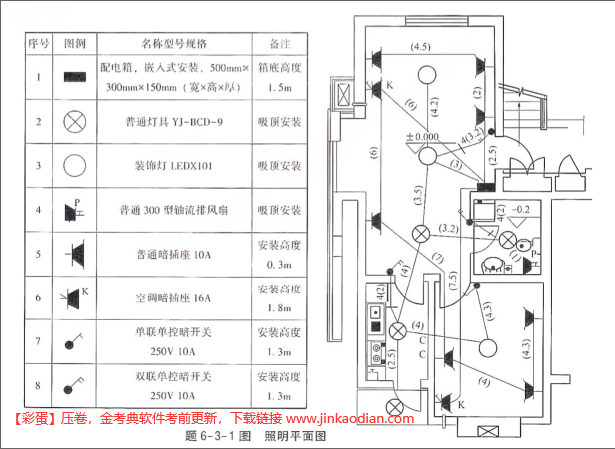

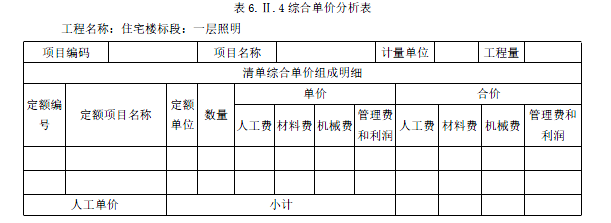

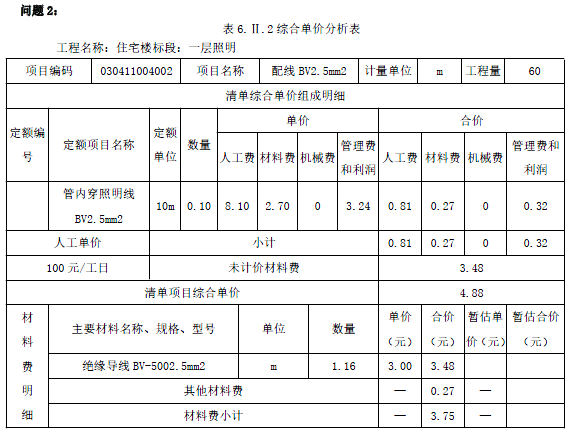

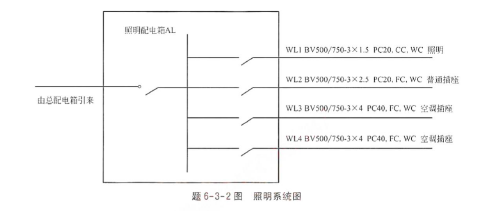

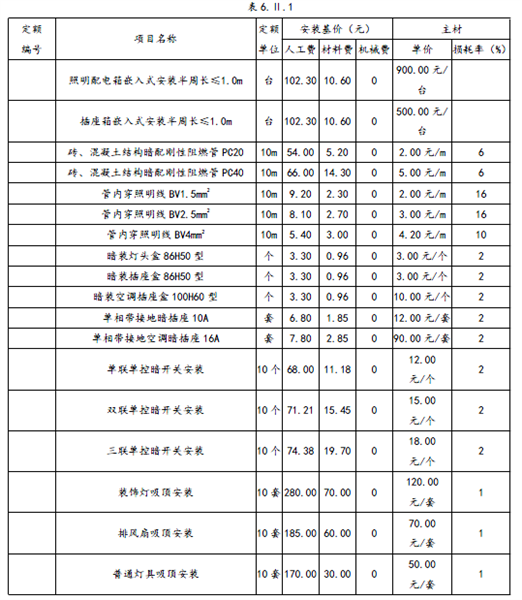

问题 工程背景资料如下：1.图6.Ⅱ所示为某砖混结构住宅楼一楼的照明平面图。2.该工程的相关定额、主材单价及损耗率见表6.Ⅱ.1：3．该工程人工费单价（综合普工、一般技工和高级技工）为100 元/工日，管理费和利润分别按人工费的30%和10%计算。4．相关分部分项工程量清单项目编码及项目名称见表6.Ⅱ.2：【问题】1．按照背景资料1～4 和图6.Ⅱ所示内容，根据《建设工程工程量清单计价规范》GB50500—2013 和《通用安装工程工程量计算规范》GB50856—2013 的规定，计算各分部分项工程量，并将配管（PC20、PC40）和配线（BV1.5mm2、BV2.5mm2、BV4mm2）的工程量计算式与结果填写在答题卡指定位置；计算各分部分项工程的综合单价与合价，编制完成答题卡“表6.Ⅱ.3 分部分项工程和单价措施项目清单与计价表”。2．设定该工程“管内穿线BV2.5mm 2 ”的清单工程量为60m，其余条件均不变，根据背景材料2 中的相关数据，编制完成答题卡“6.Ⅱ.4 综合单价分析表”。（计算结果保留2 位小数）说明：1.照明配电箱电源由本层总配电箱引来。2.管路均为塑料管PC20 或PC40 沿墙、楼板或顶板暗配，室内地坪标高除卫生间为-0.2m 外，其余均为±0.000。配管进入地面或顶板内深度均按0.05m，顶管距本房间地坪均为3m 高。3.配管水平长度见括号内数字，单位为m。4.图中水平配管括号外的数字代表该管内穿线的根数，其余未标注的水平配管穿线根数均为3 根。
选项
答案

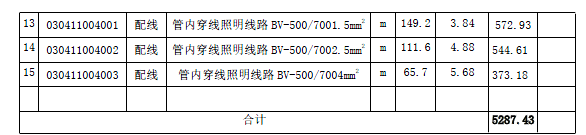

解析 问题1：WL3：PC40 管：（1.5＋0.05）＋6+（0.05＋1.8）＝9.4（m）BV4mm2：(0.5＋0.3）×3+[（1.5＋0.05）＋6+（0.05＋1.8）]×3＝2.4+28.2=30.6（m）WL4：PC40 管：（1.5＋0.05）＋7.5+（0.05＋1.8）＝10.9（m）BV4mm2：（0.5＋0.3）×3+[（1.5＋0.05）＋7.5+（0.05＋1.8）]×3＝2.4+32.7=35.1（m）PC40 管小计：9.4+10.9=20.3（m）BV4mm2 小计：30.6+35.1=65.7（m）WL1：PC20 管：（3-1.5-0.3）＋3+3.2+（3-1.3）+4.2+3.5+[3.2+（3-2.8）＋1+2+（2.8-1.3）]+4+2+（3-1.3）+2.5+4+4.3+（3-1.3）=44.9（m）BV1.5mm2：(0.5＋0.3）×3+[（3-1.5-0.3）＋3+4.2+3.5+[3.2+（3-2.8）＋1+]+4+2.5+4+4.3+（3-1.3）]×3+[3.2+（3-1.3）+2+（2.8-1.3）+2+（3-1.3）]×4=2.4+32.8×3+12.1×4=2.4+98.4+48.4=149.2（m）WL2：PC20 管：（1.5＋0.05）＋2.5+2+4.5+6+7+4+4.3+（0.05+0.3）×13=31.85+4.55=36.4（m）BV2.5mm2：(0.5＋0.3）×3+[（1.5＋0.05）＋2.5+2+4.5+6+7+4+4.3+（0.05+0.3）×13]×3=2.4+36.4×3=111.6（m）PC20 管小计：44.9+36.4=81.3（m）
