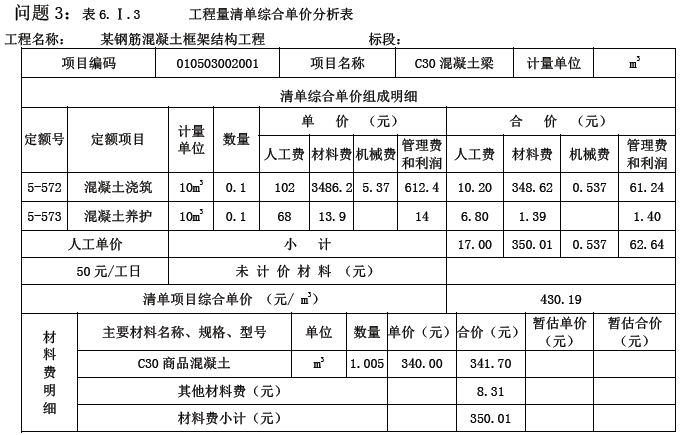

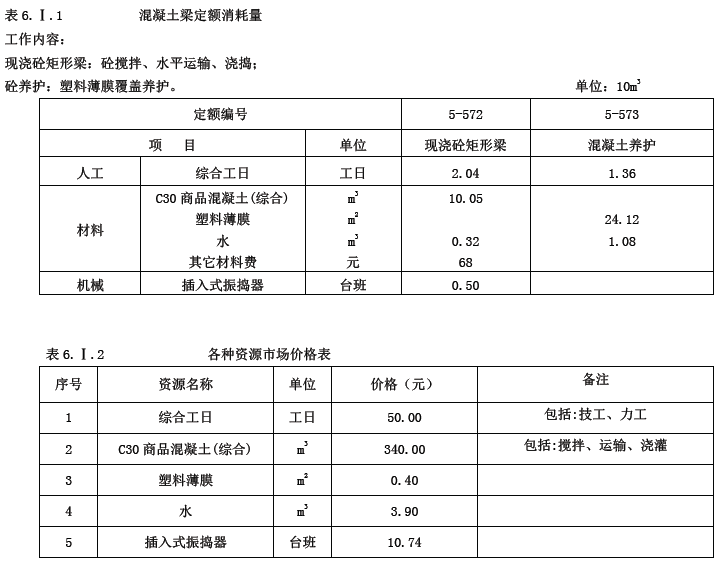

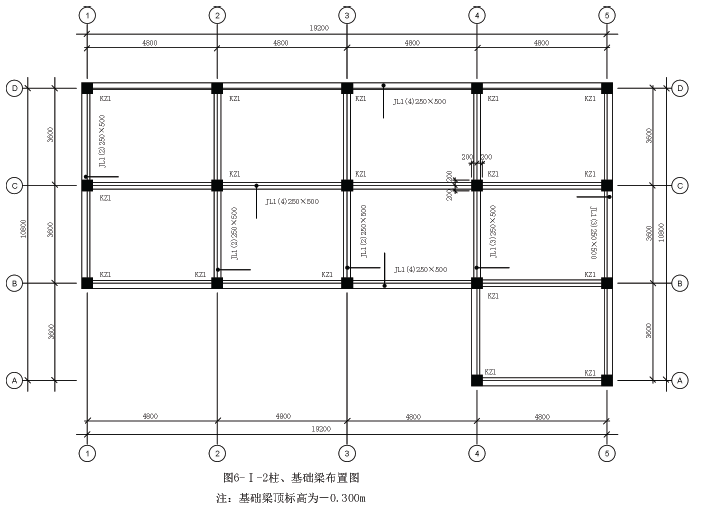

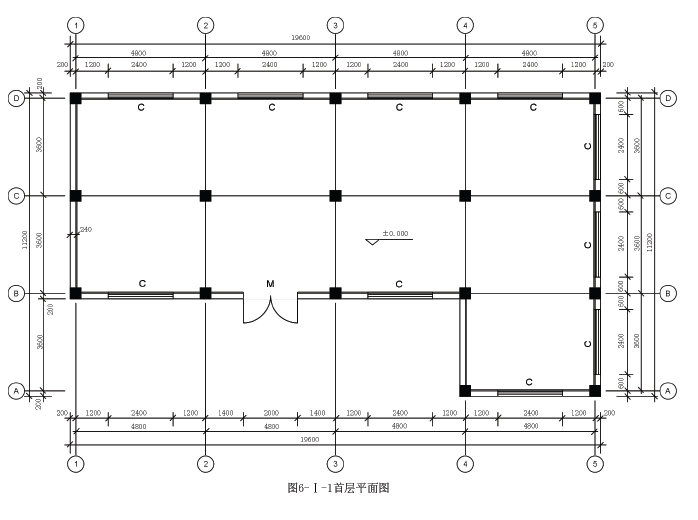

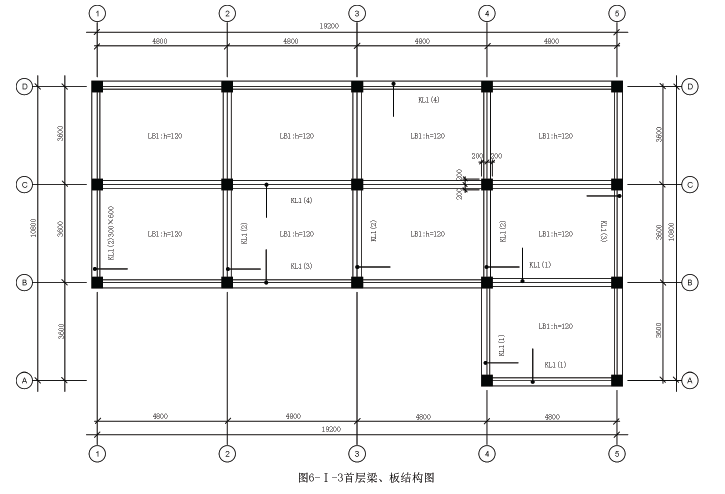

问题 某钢筋混凝土框架结构建筑，总层数三层，首层建筑平面图、柱及基础梁布置图、框架梁结构图、独立柱基础图见图6-Ⅰ-1、6-Ⅰ-2、6-Ⅰ-3、6-Ⅰ-4所示。首层板顶结构标高为3.6m，外墙为240mm厚空心砖填充墙，M7.5混合砂浆砌筑。M为2000mm×3000mm的塑钢平开门；C为2400mm×1500mm的铝合金推拉窗；窗台高600mm。窗洞口上设钢筋混凝土过梁，截面为240mm×180mm，过梁两端各伸出洞边250mm。梁、板、柱的混凝土均采用C30砼，垫层采用C10砼。水泥砂浆地面。内墙面20mm厚1:2.5水泥砂浆抹面。天棚吊顶为轻钢龙骨矿棉板平面天棚，U型轻钢龙骨中距为450mm×450mm，面层为矿棉吸声板，吊顶底距离地面2.8m。问题：1.依据《房屋建筑与装饰工程计量规范》（GB500854-2013）的要求计算建筑物砼垫层、独立基础、基础梁、以及首层柱、过梁、板、地面、天棚的工程量。将计算过程及结果填入答题纸相应位置。2．根据表6.Ⅰ.1现浇混凝土梁定额消耗量、表6.Ⅰ.2各种资源市场价格和管理费、利润及风险费率标准（管理费费率为人、材、机费用之和的12%，利润及风险费率为人、材、机、管理费用之和的4.5%。），编制KL1现浇混凝土梁（工程量清单项目编码010503002）的工程量清单综合单价分析表，见表6.Ⅰ.3。
选项
答案
解析 问题1：(1)垫层：2×2×0.1×17=6.8m3(2)独立基础：(1.8×1.8×0.4＋1×1×0.4)×17=28.83 m3(3)基础梁：0.25×0.5×(4.8－0.4)[A轴]＋0.25×0.5×(19.2－0.4×4)×3[BCD轴]＋0.25×0.5×(7.2－0.4×2)×3[①②③轴]＋0.25×0.5×(10.8－0.4×3)×2[④⑤轴]=11.95 m3(4)柱：0.4×0.4×(3.6＋2－0.8)×17=8.16 m3(5)过梁：0.24×0.18×(2.4＋0.25×2)×10=1.25 m3(6)楼板：(4.8－0.1－0.15)×(3.6－0.1－0.15)×0.12×3＋(4.8－0.15×2)×(3.6－0.1－0.15)×0.12×4＋(4.8－0.1－0.15)×(3.6－0.15×2)×0.12＋(4.8－0.1－0.1)×(3.6－0.1－0.15)×0.12=16.37 m3(7)整体地面：(19.6－0.24×2)×(7.6－0.24×2)＋3.6×(4.8＋0.4－0.24×2)=153.99㎡(8)吊顶天棚：(19.6－0.24×2)×(7.6－0.24×2)＋3.6×(4.8＋0.4－0.24×2)=153.99㎡
