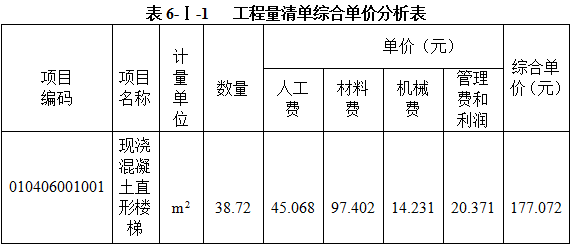

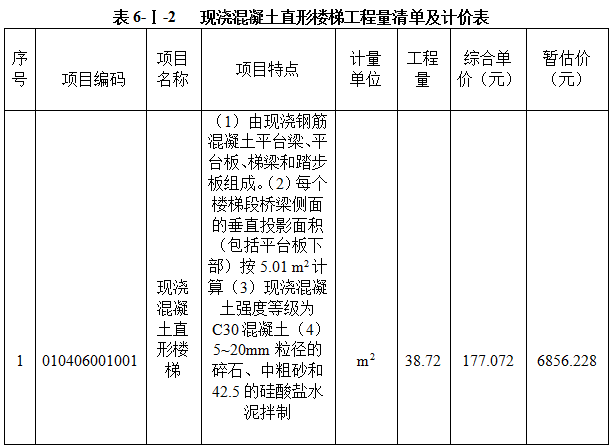

问题 Ⅰ.土建工程某专业设施运行控制楼的一端上部设有一室外楼梯。楼梯主要结构由现浇钢筋混凝土平台梁、平台板、梯梁和踏步板组成，其他部位不考虑。局部结构布置，如图6-1所示，每个楼梯段梯梁侧面的垂直投影面积(包括平台板下部)可按5.01m2计算。现浇混凝土强度等级均为C30，采用5～20mm粒径的碎石、中粗砂和42.5的硅酸盐水泥拌制。【问题】1.按照局部结构布置图6-I，在答题纸上列式计算楼梯的现浇钢筋混凝土体积工程量。2.(1)按照《建设工程工程量清单计价规范》(GB 50500—2008)的规定，列式计算现浇混凝土直形楼梯的工程量(列出计算过程)。(2)施工企业按企业定额和市场价格计算出每立方米楼梯现浇混凝土的人工费、材料费、机械使用费分别为165元、356.6元、52.1元，并以人工费、材料费、机械使用费之和为基数计取管理费(费率取9%)和利润(利润率取4%)。在表6-I-1“工程量清单综合单价分析表”中，作现浇混凝土直形楼梯的工程量清单综合单价分析(现浇混凝土直形楼梯的项目编码为010406001)。3.按照《建设工程工程量清单计价规范》(GB 50500—2008)的规定，在答题纸表6-I-2“分部分项工程量清单与计价表”中，编制现浇混凝土直形楼梯工程量清单及计价表。(注：除现浇混凝土工程量和工程量清单综合单价分析表中数量栏保留三位小数外，其余保留两位小数)现浇混凝土楼梯工程量清单项目设置及工程量计算规则，应按表6-Ⅰ-1的规定执行。注：整体楼梯（包括直形楼梯、户型楼梯）水平投影面积包括休息平台、平台梁、斜梁和楼梯的连接。当整体楼梯与先浇筑楼梯板无梯梁连接时，以楼梯的最后一个踏步边缘加300mm为界。
选项
答案
解析 正确答案是1.楼梯现浇钢筋混凝土体积工程量：（1）平台梁：0.35×0.55×2.2×3+0.35×0.55×1.1×2=1.694（m3）。（2）平台板：0.1×1.85×2.2×3+0.1×1.85×1.1×2=1.628（m3）。（3）梯梁：5.01×0.25×4=5.010（m3）。（4）踏步：0.3×0.1×1.1×17×4=2.244（m3）。合计：1.694+1.628+5.010+2.244=10.576（m3）。2.（1）现浇混凝土直形楼梯的工程量：(5.10+1.85×2）×2.20×2=38.72（m2）（2）人工费：10.576×165/38.72=45.068（元/m2）；材料费：10.576×356.6/38.72=97.402（元/m2）；机械费：10.576×52.1/38.72=14.231（元/m2）；管理费和利润：（45.068+97.402+14.231）×（9%+4%）=20.371（元/m2）3.解析1.本案例第1问主要考查工程量计算。根据《建设工程工程量清单计价规范》，结合本案例背景资料和局部结构布置图，楼梯的现浇钢筋混凝土体积工程量计算如下：平台梁:0.35×0.55×2.2×3+0.35×0.55×1.1×2=1.694(m3)；平台板：0.1×1.85×2.2×3+0.1×1.85×1.1×2=1.=628(m3)；梯梁：5.Ol×0.25×4=5.Ol0（m3)；踏步：0.3×0.1×1.1×17×4= 2.244(m3)。合计：1.694+1.628+5.010+2.244= 10.576(m3)。2.本案例第2问主要考查分部分项工程量的计算及工程量清单综合单价分析表的编制、按照《建设工程工程量清单计价规范》（GB50500—2008)的规定及结构布置图尺寸，计算现浇混凝土直形楼梯的工程量，室外楼梯工程量=(5.10+1.85×2）×2.2×2=38.72(m2)。本案例背景资料中，施工企业按企业定额和市场价格计算出每立方米楼梯现浇混凝土的人工费、材料费、机械使用费分别为：165元、356.6元、52.1元，并以人工费、材料费、机械费之和为基数计取管理费（费率取9%）和利润（利润率取4%)，故人工费=10.576×165/38.72=45.068(元/m2)；材料费=10.576×356.6/38.72=97.402 (元/m2)；机械费=10.576×52.1/38.72= 14.231 (元/m2)；管理费和利润= (45.068+97.402+14.231 )×(9% +4%)=20.371(元/m2），现浇混凝土直形楼梯的项目编码为010406001，所以现浇混凝土直形楼梯的工程量清单 综合单价分析见表6-I-1。3.本案例第3问主要考查现浇混凝土直形楼梯工程量清单及计价表的编制。按照《建设工程工程量清单计价规范》（GB50500—2008）的规定，结合题表6-I-1现浇混凝土楼梯计价规则，在上述结果的基础上编制现浇混凝土直形楼梯的工程量清单及计价表见表6-1-2。考点工程结算与决算
