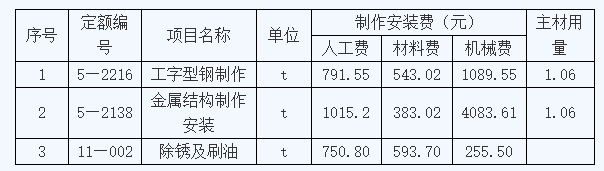

问题 管道安装工程　1.某聚乙烯装置中的联合平台金属结构制作安装工程(工程量清单统一项目编码为030507001)，工程内容包括制作安装和刷油，安装按以下数据及要求进行招标和投标。　　(1)金属结构设计总重100t，其中钢板35t、型钢45t、钢格栅板20t。型钢中有20t为工字钢，需要钢板制作。　　(2)相关资料价格为钢板4300员/t、型钢4700元/t、钢格栅板8000元/t。　　(3)某投标企业相关定额见表6-II-1。　　表6-II-1 某投标企业相关定额(4)管理费、利润分别按人工费的45%、35%计取;措施费用按分部分项工程费用中的人、材、机费用(不含主材费)的8%计取，其中人工费用占15%;规费部分按分部分项工程和措施项目两项费用中的人工费之和的25%计取;税金按税前造价的3.41%计取;其他项目费用不予考虑。　　2.某水处理厂加药间工艺安装图如图6-II所示。　　工程量清单统一项目编码见表6-II-2。　　6-II-2 工程量清单统一项目编码【问题】　　1.根据背景1给出的数据，按《建设工程工程量淸单计价规范》(GB50500—2008)的相关规定：　　(1)依据所给企业定额及相关材料价格计算该金属结构的综合单价，将计算结果填入“工 程量清单综合单价分析表”(答题纸表6-II-I)中。　　(2)假设该工程联合平台制作安装的综合单价为15000元/t，制作安装费中的人工费、材料费和机械费分别占综合单价的15%、10%和30%。其余条件不变，计算该金属结构制安工程的投标报价，将计算结果填入“单位工程投标报价汇总表”(答题纸表6- II -2)中。　　2.根据安装图计算 48×3.5进水管、DN40出药管的工程量和DN40出药管上的法兰工程量(计算范围以图示边框为界，管道与设备连接处按设备外框线考虑)，并将工程量计算式填 入答题纸指定位置，编制DN40出药管安装和所有阀门安装的分部分项工程量清单项目，并将相关数据内容填入“分部分项工程迠淸单及计价表”(答题纸表6-II -3)中(不计算计价部 分)。(金额保留2位小数)
选项
答案

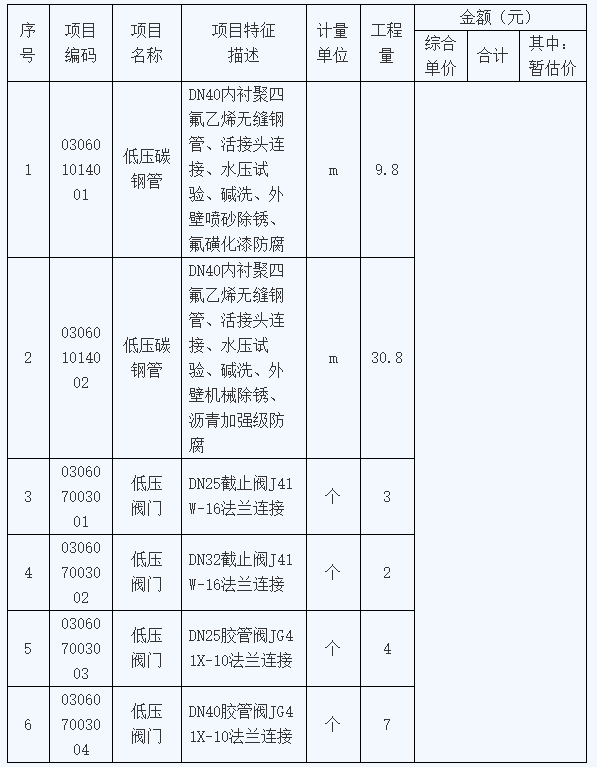

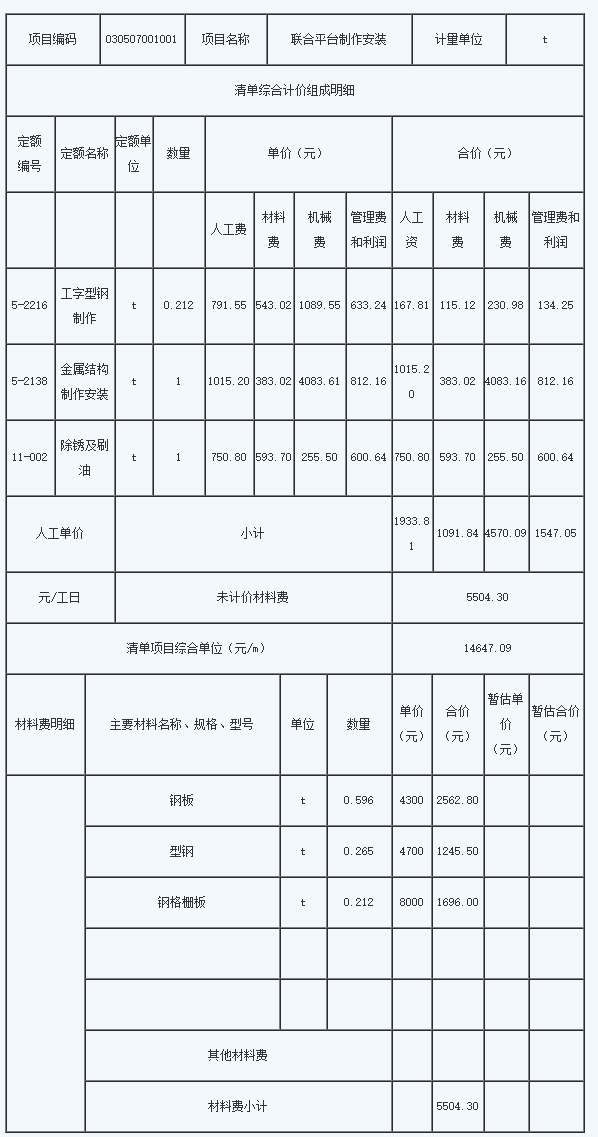

解析 1.(1)填写工程量清单综合单价分析表，见表6-II-1。　　表6-II-1 工程量清单综合单价分析表　　工程名称：聚乙烯装置 标段：金属结构制作安装(2)填写单位工程投标报价汇总表，见表6-II-2。　　表6-II-2 单位工程投标价格汇总表　　工程名称：聚乙烯装置 标段：金属结构制作安装2.(1)Φ48×3.5进水管道工程量计算式：　　1+2.5+0.5+0.4+0.5+0.35+1.3+0.8+0.7+1.2+1.2+0.4=10.85(m)0　　(2)DN40出药内衬聚四氟乙烯无缝钢管工程量计算式：　　点 2、3、4 管线：(0.2+2.2+0.7+0.6+0.5 +1.2)×3=16.2(m);　　点6管线：2.2+1.2+0.5=3.9(m);　　点8管线:2.2+1.2+0.5+1.2+0.2×3=5.7(m); 点10,11管线：(0.2+1.2+0.4+2.2+0.4)×2+(1.0+0.3)×2+(0.54+1.2)×2=14.8(m);　　合计：16.2+3.9+5.7+14.8=40.6(m)。　　其中：地上管线：(0.2+1.2)×7=9.8(m);地下管线：40.6—9.8=30.8(m)。　　(3)DN40出药管道上的法兰工程量计算式： 2×7=14(片=7(副)或 1×7=7(副);　　1×7=7(片)=3.5(副)。　　(4)填写分部分项工程量清单与计价表，见表6-II-3。　　表6-II-3 分部分项工程量清单与计价表【解析】　　本案例第1问中的第(1)小题主要考查工程量清单综合单价的计算方法。按照《建设工程工程量清单计价规范》(GB50500—2008)的相关规定，并结合背景资料中给出的相关数据.分别计算出工字型钢制作、金属结构制安、除锈及刷油等定额子项目的单价和总价，进而计算得到人工单价。人工单价和未计价材料费的和即为清单项目综合单价，而材料费则主要计算钢板、型钢和钢格栅板三类的费用，第(2)小题主要考查投标报价的计算方法。该单位工程投标报价主要包括分部分项工程费、措施费、规费和税金。根据该工程联合平台制作安装的综合单价为15000元/t;制作安装费中的人工费、材料费和机械费所占综合单价的比例为15%、10%和30%;措施费中费人工费、规费和税金的计取方式在背景材料中都已经给出，计算即可。　　本案例第2问主要考查进水管和出药管的工程量的计算。主要依据《建设工程工程量清单计价规范》并参照工艺安装图进行计算，并编制出药管道安装和所有阀门安装的分部分项工程量清单与计价表。
