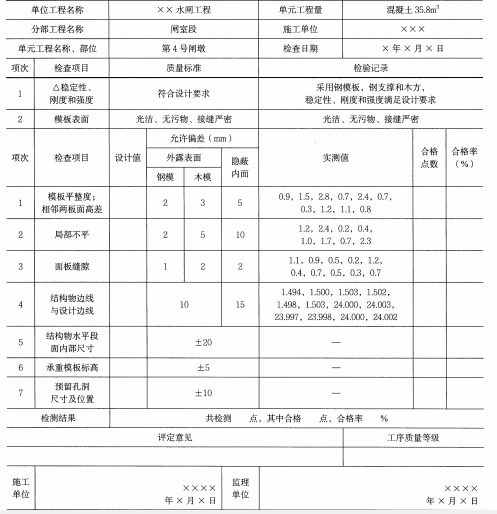

问题 某水闸为14 孔开敞式水闸，设计流量为2400m3/s。每个闸墩划分为一个单元工程，其中第4 号闸墩高10.5m，厚1.5m，顺水流方向长24.0m，其混凝土量为365.8m3，模板面积为509.6m2，钢筋量为30.5t。闸墩混凝土采用钢模施工。承包人进行闸墩模板及支架设计时，考虑的基本荷载有：模板及支架自重、新浇混凝土重量、钢筋重量以及振捣混凝土时产生的荷载。监理单位发现承包人考虑的基本荷载有漏项并及时进行了纠正。施工过程中，承包人和监理单位对第4 号闸墩的混凝土模板进行了检查验收，填写的《水利水电工程混凝土模板工序质量评定表》见下表。水利水电工程混凝土模板工序质量评定表问题：（1）指出承包人在闸墩模板及支架设计时，漏列了哪些基本荷载？（2）根据水利水电工程施工质量评定有关规定，指出《水利水电工程混凝土模板工序质量评定表》中“质量标准”以及“实测值”栏内有哪些基本资料未填写或未标注，“单元工程量”栏内缺少哪一项工程量。（3）统计《水利水电工程混凝土模板工序质量评定表》中各“项次”实测值合格点数，计算各“项次”实测值合格率，写出评定表中“检测结果”栏内相应数据。（4）写出评定意见及工序质量等级。
选项
答案

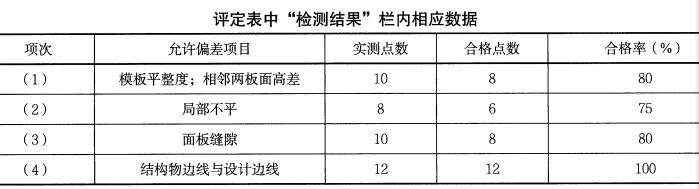

解析 （1）承包人在闸墩模板及支架设计时，漏列的基本荷载：① 人员及设备、工具等荷载。② 新浇混凝土的侧压力。（2）具体如下：① 单元工程量：应补填写“模板面积509.6m2”。② 钢模应加标注，例如变成“√钢模”。③ 实测值应标注数量单位，其中：项次1～3 实测值应标注“mm”；项次4 实测值应标注“m”。④ 结构物边线与设计边线对应的“设计值”应补填1.5m×24.0m。（3）见下表。检测结果：共检测40 点，其中合格34 点，合格率85.0%。（4）评定意见：主要检查项目全部符合质量标准。一般检查项目符合质量标准。检测项目实测点合格率85.0%，大于合格标准70%，小于优良标准90%，故评为合格。工序质量等级：合格。
