某分部工程双代号网络图如下所示,图中错误有( )。 A、多个起点节点 B

题库2022-08-02  22

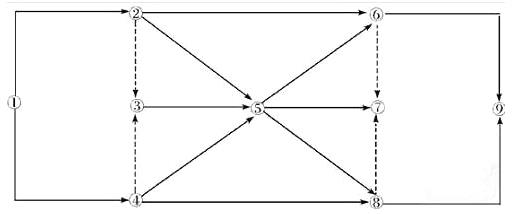

问题 某分部工程双代号网络图如下所示,图中错误有(  )。A、多个起点节点B、多个终点节点C、工作代号重复D、存在循环回路E、节点编号有误

选项 A、多个起点节点
B、多个终点节点
C、工作代号重复
D、存在循环回路
E、节点编号有误

答案 BE

解析 2018版教材P125
双代网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外),而其他所有节点均应是中间节点。双代号网络图中,不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发,顺着箭线方向又回到了原来出发点的线路。1、只有一个起点1,A错误,7、9两终点,B正确。代号没重复1-9.C错误,没有循环回路,D错误,代号8-7,编号错误,应按路线编码,7-8,E正确。此类型就是找错误,从A-E,对应图一点一点找。
