根据下表给定的逻辑关系和绘图规则，检查下列给定的双代号网络图，寻找并发现绘图错误

admin2022-08-02  80

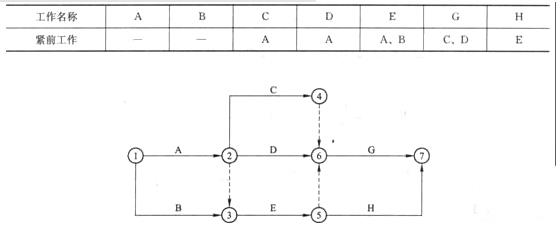

问题 根据下表给定的逻辑关系和绘图规则，检查下列给定的双代号网络图，寻找并发现绘图错误。下列表述正确的是(  )。A、虚工作表达不规范B、工作逻辑关系有错误C、有循环回路D、有多个终点节点
选项 A、虚工作表达不规范
B、工作逻辑关系有错误
C、有循环回路
D、有多个终点节点
答案 B
解析 2018版教材P123
4、逻辑关系 网络图中工作之间的相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系，在网络中均应表现为工作之间的先后顺序。表格中给G工作的紧前工作为C和D两项工作，即做完C和D工作后就开始做G工作，而网络图中给出的是做完C、D和E三项工作后，才开始G工作，与表格中的逻辑关系不符，。
