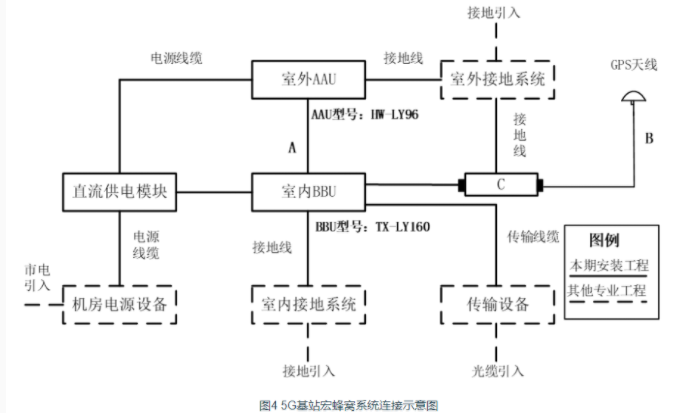

问题 某施工单位承担了一项 5G 移动通信基站设备安装工程。主要包括 AAU 和 BBU 及其配套设备的安装、相关线缆的布放。在拿到施工图设计文件后，项目部一方面安排技术人员对所有站点进行现场复核，一方面组织相关人员参加 5G 技术培训，讲解了 5G 基站宏蜂窝系统连接图，如图 4 所示：进场施工前，项目部明确了质量要求，以操作规程、作业指导书等作为质量控制的依据，并结合作业队伍的实际情况，把塔上 AAU 设备安装的位置、方向和紧固作为质量控制的重点。基于本期基站多为铁塔公司的共址站点，为保证在用 26、306、46 系统的正常运行，项目部对这个安全控制要点制定了相应的安全防护措施工程进行时，项目部组织了现场检查，发现部分站点接地线滑子制作存在一些质量问题，如压接不实、铜线外露等，要求相应作业班组认真分析并进行整改。问题：1.现场复核中，依据设计图纸需要复核哪些内容？2.指出图 4中线缆A、线缆B和设备C的名称。3.AAU 设备的功能在 4G 系统中由哪些设备实现？为保证安装的 AAU 方向合格，应该关注哪些主要参数？4.工程质量控制的依据还有哪些？5.为保证在用设备正常运行，项目部制定了哪些安全防护措施？6.绘出接地线端子制作不合格的因果分析图。
选项
答案

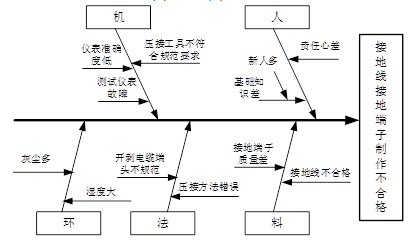

解析 1.设计图纸进行现场复核内容包括：（1）需要安装的设备位置、数量是否准确有效；（2）线缆走向、距离是否准确可行；（3）电源电压、熔断器容量是否满足设计要求；（4）保护接地的位置是否有冗余；（5）防静电地板的高度是否和防振机座的高度相符等。2.A 为跳纤（或光缆）。B 为 GPS 馈线。C 为 GPS 避雷器。3.（1）AAU 设备在 4G 系统中一般由天线+RRU 来实现（2）为保证 AUU 方向合格，应关注以下参数：天线半功率角、天线方位角、俯仰角4.工程质量控制的依据还有：施工规范（2）设计图纸（3）施工技术要求等。5.安全防护措施包括：（1）机房内施工电源割接时，应注意所使用工具的绝缘防护（2）通电前应检查新装设备，在确保新设备电源系统无短路、接地、错接等故障时，确认输入电压正常时，方可进行电源割接工作。（3）在机房内施工时，应采取防尘措施，保持施工现场整洁。（4）禁止触动与施工无关的机房设备。需要用到机房原有设备时，应经机房负责人同意，以机房值班人员为主进行工作。（5）拔插机盘时，应佩戴防静电手环。6.接地线端子制作不合格的因果分析图如下图：
