  3. 背景资料： 某施工单位承担了一项密集波分复用(DWDM)传输设备安装工程，采用

背景资料： 某施工单位承担了一项密集波分复用(DWDM)传输设备安装工程，采用

admin2022-08-02  29

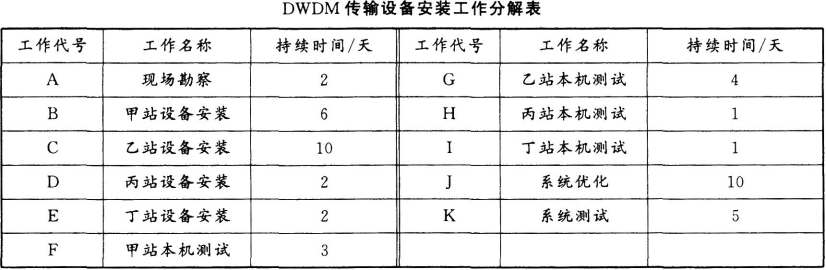

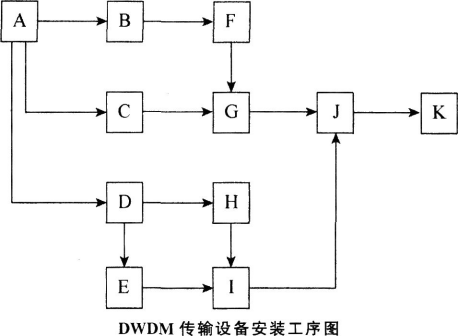

问题 背景资料：某施工单位承担了一项密集波分复用(DWDM)传输设备安装工程，采用包工不包料形式，测试仪表由施工单位提供，工作分解见下表。工序安排见下图。本工程中，甲、乙两站是终端站，丙、丁两站是光放站。工程进行中，发生了以下一些事件：事件一：当施工队伍进入现场准备甲站设备安装时，发现设计的OMU机架位置已被占用，经调查确认，系设计制图时位置画错，需重新安排位置，由此造成误工1天。事件二：乙站设备安装时，发现建设单位采购的设备少一架ODF，经协商确定利用另外一列中的ODF，但需要重新订购光跳线，由此造成误工损失2天。事件三：系统优化即将开始，建设单位告知由于光纤整治未完成，需延时3天。事件四：丁站设备安装和丙站的本机测试均按安排的最早时间如期完成，但当进行到丁站本机测试时，光谱仪出现故障，需送修5天。问题：1．根据工序安排绘出双代号网络计划图，标明工作持续天数。2．指出双代号网络计划图中的关键路径，并计算工期。3．在甲、乙两站的测试中，OTU的哪些测试用到光谱分析仪4．指出四项事故中的直接事故责任单位。5．说明各个事件对工期的影响及原因。6．指出机盘安装的注意事项。
选项
答案

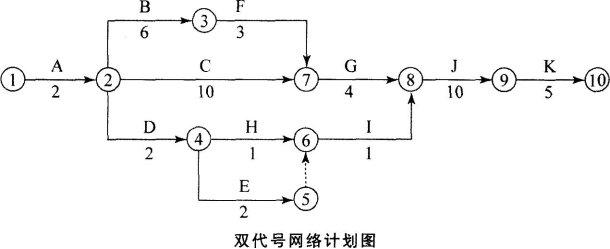

解析 1．双代号网络计划图如下图所示。2．双代号网络计划图中的关键路径：A→C→G→J→K；计算工期=2+10+4+10+5=31(天)。?3．OTU测试中，中心频率与偏离、最小边模抑制比和最大-20 dB带宽测试用到光谱分析仪。?4．事件一的直接事故责任单位为设计单位；事件二、事件三为建设单位；事件四为施工单位。?5．(1)事件一：不影响工期。?原因：B工作误工1天，等于该工作的总时差1天。?(2)事件二：影响工期2天。?原因：C工作为关键工作，总工期推迟2天。?(3)事件三：影响工期3天。?原因：J工作为关键工作，总工期推迟3天。?(4)事件四：不影响工期。?原因：I工作推迟5天，小于该工作的总时差9天。?综上，最终实际工期=31+2+3=36(天)。?5．机盘安装前应核对机盘的型号是否与现场要求的机盘型号、性能相符。安插时应依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置。插盘前必须戴好防静电手环，有手汗者要戴手套。?
