某施工单位承担了一煤矿立井井筒的施工工作。该井筒净直径6.5m,深度685m。表

admin2022-08-02  37

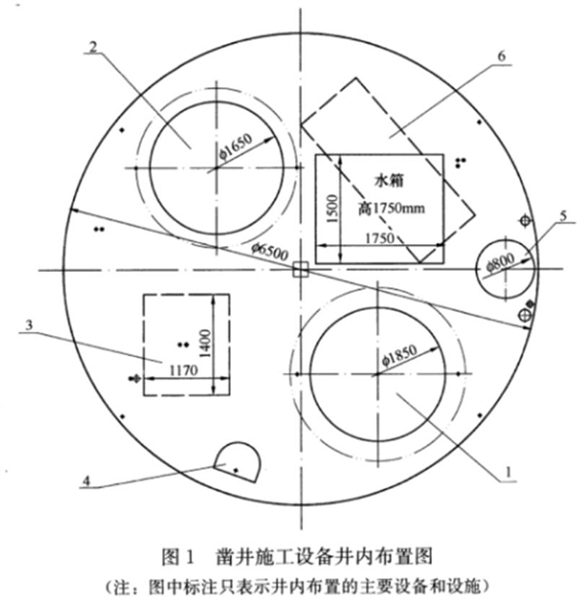

问题 某施工单位承担了一煤矿立井井筒的施工工作。该井筒净直径6.5m,深度685m。表土段深度25m,采用井圈背板普通法施工,基岩段采用钻眼爆破法施工,短段掘砌混合作业方式,布置两套单钩提升,主要施工设备和设施为:YSJZ4.8伞钻1台、HZ-6中心回转抓岩机1台,2JKZ3.6/18.5提升机配5m3矸石吊桶1个(主提升),JKZ2.8/15.5提升机配3m3矸石吊桶I个(副提升),V型凿井井架1座、金属整体移动式伸缩模板1套,DC50卧泵1台配4m3水箱。排水管、压风管、供水管各1路,工作面采用压入式通风,设有胶质风筒I趟,所有管路均采用开壁固定,凿井吊盘、电缆采用钢丝绳悬吊,吊盘绳兼稳绳。凿井施工井内设备布置如图1所示。1.指出图1中1~6的名称.2.该井筒基岩段掘进凿岩炮眼深度为4.5m,请合理确定金属整体移动式伸缩模板的高度及净断面加工制作的规格尺寸。3.该井筒基岩段采用短段掘砌混合作业方式,凿岩、爆破作业主要工序包括哪些4.该井筒竣工验收时,井筒总漏水量应满足的验收标准是什么

选项

答案

解析 1.(1)1的设备名称:主提升(5m3吊桶);
(2)2的设备名称:副提升(3m3吊桶);
(3)3的设备名称; HZ-6中心回转抓岩机;
(4)4的设备名称:安全梯;
(5)5的设备名称: 中800mm胶质风筒;
(6) 6的设备名称: DC50卧泵。
(知识点:井筒支护工作)
2.金属整体移动式伸缩模板的高度,一般根据围岩的稳定性和施工段高来决定,取3.5~4.0m(含区间数值);
据井筒直径6.5米,则模板加工净断面半径取3260~3290mm(含区间数值)。(知识点:装岩与提升工作)
3.凿岩、爆破作业主要工序有:凿岩准备、工作面凿岩(钻凿炮眼)、装药连线、爆破、通风排烟、安全检查。
4.普通法施工,所以井筒总漏水量应满足的验收标准是:井筒总漏水呈不超过10m3/h不得有0.5m3/h以上集中出水孔。
