  3. 某十万t级海港码头，采用重力式沉箱结构，沉箱外形尺寸如图1、图2所示，沉箱被隔墙

某十万t级海港码头，采用重力式沉箱结构，沉箱外形尺寸如图1、图2所示，沉箱被隔墙

admin2022-08-02  39

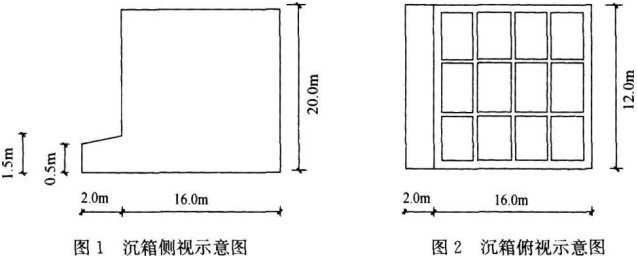

问题 某十万t级海港码头，采用重力式沉箱结构，沉箱外形尺寸如图1、图2所示，沉箱被隔墙均匀地分为12个隔仓，沉箱四周壁厚为500mm，中间隔墙厚为250mm，底板厚为1500mm。沉箱四周壁墙上设有8个直径声400mm的吊孔，6个直径φ120mm的进水孔，隔墙上设有6个直径φ320mm的过水孔。沉箱采用滑模施工，浮运拖带法运输，沉箱吃水为14．5m，拖船速度为5．0km／h，水流方向与拖船方向相同，流速为0．5m／s，箱前涌水高度为0．6m。【问题】?1．滑模系统由哪些部分组成??2．简述沉箱滑模施工的工艺流程。?3．计算单座沉箱混凝土的工程量。(计算结果保留2位小数，下同)
选项
答案

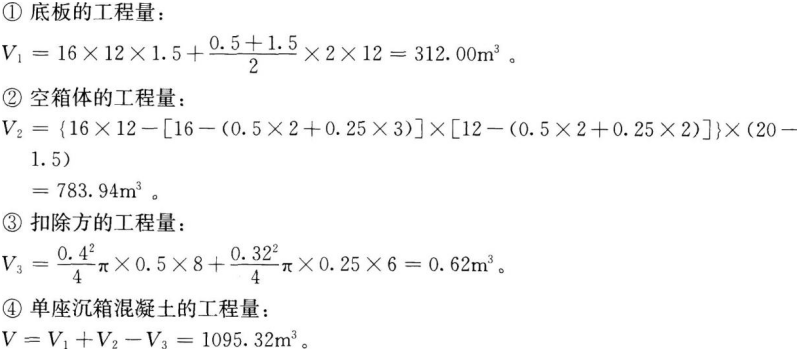

解析 1．海港码头沉箱结构滑模系统主要由模板、围圈、提升架、操作平台、千斤顶、支承杆、油路、操作系统、垂直运输系统、控制系统及观测装置等组成。 2．沉箱滑模施工的工艺流程是：安装提升架→安装内外围圈→绑扎竖向钢筋和提升架横梁下钢筋→安装模板→安装操作平台、栏杆→安装液压提升系统、垂直运输系统以及水、电控制装置及观测装置→液压系统合格后插人支承杆→浇筑混凝土与提升模板→抹面。3．单座沉箱混凝土的工程量计算如下：4．海港码头沉箱的拖带力：
