某重力式码头主体工程施工分3个流水段进行，段间、段内施工工艺互无干扰。抛石基床(

admin2022-08-02 31

问题某重力式码头主体工程施工分3个流水段进行，段间、段内施工工艺互无干扰。抛石基床(包括挖泥、抛石、整平)、沉箱安放(包括预制、出运、安装、箱内填料)、上部结构(包括沉箱封顶混凝土、胸墙及面层混凝土浇筑)分项工程各只有一个专业施工队施工。各分项工程所需工时如下表所列。

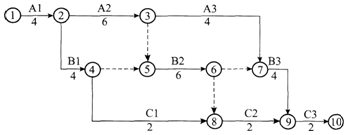

施工进度计划网络图如下：

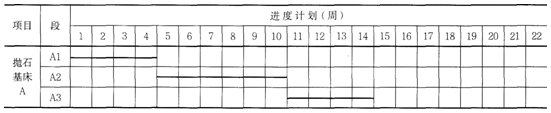

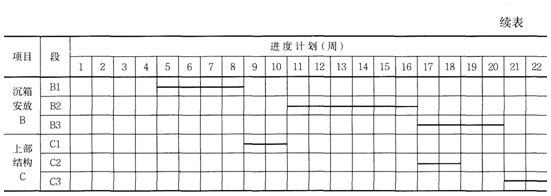

问题： (1)根据表列项目与工时绘制施工进度计划横道图(按每项工作最早开始时间安排)。 (2)用结点和箭头连接的方式指出关键线路(例如①→②→③…)。 (3)C1工作因故耽误了3周，是否影响总工期?为什么?这时的总工期是多少?(4)B1工作因故耽误了3周，是否影响总工期?为什么?这时的总工期是多少?
