某双代号网络计划如下图所示,图中存在的绘图错误有( ) A、多个终点节点 B

考试题库2022-08-02  28

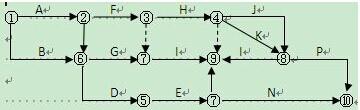

问题 某双代号网络计划如下图所示,图中存在的绘图错误有( )A、多个终点节点B、节点编号重复C、两项工作有相同的节点编号D、循环回路E、多个起点节点

选项

答案 ABC

解析 本题考查的是工程网络计划的类型和应用。多个终点节点⑨⑩,节点编号重复,两个⑦节点,两项工作有相同的节点编号⑦→⑨。参见教材P132。
