某施工单位承建某新建铁路隧道,隧道长2600m,进口段为风化岩,节理发育、破碎,

admin2022-08-02  26

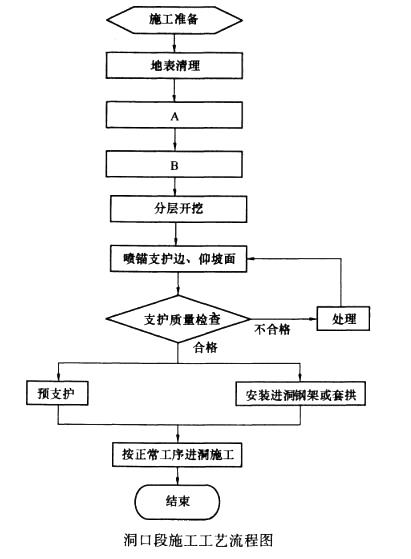

问题 某施工单位承建某新建铁路隧道,隧道长2600m,进口段为风化岩,节理发育、破碎,围岩为IV级,出口段为堆积层,厚度较厚,围岩为VI级,正洞围岩均为III级。施工过程中发生了以下事件:事件一,为赶在雨季前实现进洞目标,项目部确定了出口段施工顺序,工艺流程图详见下图。事件二,项目部制定的量测大纲,其中必测项目只有洞内外观察、拱顶下沉和二次衬砌后净空变化三项。总工程师审核后,发现存在问题,退回要求修改补充。事件三,隧道掘进迸度计划为平均单口开挖循环进尺为2.8m,综合循环时间为 12. 4h。假定按三班制组织施工,每月作业时间为30d,考虑工程环境和时间利用率后的修正系数为0.85。隧道除进、出口外不具备进洞作业条件,进口洞口施工需1个月,出口洞口施工需3个月,进、出口同时开工,平行作业(不考虑两个工作面相向施工临近贯通相距8循环进尺一方要撤出对工期的影响)。问题1.针对事件一,指出图中A、B所代表的施工工艺名称。2.针对事件二,指出还缺少几项必测项目,并补充项目内容。3.根据事件三,通过理论计算给出隧道单口月开挖进度(取整数)。4.针对事件三,通过计算给出进、出口掘进的长度(取整数)和该隧道从开工至贯通所需要的时间(取1位小数)。

选项

答案

解析 1.
A代表的施工工艺名称:洞口截排水系统施工;
B代表的施工工艺名称:地表预加固。
【考点解析】此题考查对隧道洞口段施工工艺流程的掌握。洞口地段施工需要掌握的知识点有:洞顶边、仰坡周围的排水系统宜在雨季前及边、仰坡开挖前完成;地层为堆积层、断层破碎带、砂砾、(卵)土、砂土时宜采用地面注水泥浆或超细水泥浆预加固等。背景资料要求在雨季前实现进洞B标,所以要先行施工洞口排水系统;由于出口段为堆积层,厚度较厚,接下来的工序应是地表预加固。
2.
缺少4项,其内容为衬砌前净空变化、地表下沉、沉降缝两侧底板不均勾沉降和洞口段与路基过渡段不均匀沉降观测。
【考点解析】此题主要考查对隧道围岩量测必测项目和选测项目的掌握。教材表 1C415012-2显示围岩量测必测项目有:洞内、外观察,衬砌前净空变化,换顶下沉,地表下沉,二次衬砌后净空变化,沉降缝两侧底板不均匀沉降,洞口段与路基过渡段不均匀沉降观测七项。解题思路是根据围岩量测必测项目内容对照背景资料给出内容找出缺少项目并补充相关内容。
3.
138m
【考点解析】此题考查隧道施工进度的计算。解题思路:第一步计算日循环次数,第二步计算有效工作天数,第三步根据有效工作天数、日循环次数和单循环进尺计算月开挖进度。计算公式是:(24/12.4)×(30×0.85)×2. 8=138m
4.
进口掘进1438m;出口掘进1162m;该隧道从开工至贯通所需要的时间为11. 4个月。
【考点解析】此题主要考查对隧道施工进度和施工工期的计算。进、出口掘进长度计算方法:根据问题3答案可知正洞掘进月进度为138m;根据背景资料事件三可知进口洞口施工需1个月,出口洞口施工需3个月,进、出口同时开工,平行作业;也就是进口比出口正洞多施工两个月,多掘进2×138 = 276m;剩余2600-276 = 2324m为进、出口平均完成,说明出口掘进长度为2324÷2 = 1162m,进口掘进长度为1162+276 = 1438m。
该隧道从开工至贯通所需时间解题方法:应是洞口施工时间加正洞施工时间。从出口计算公式为(1162÷138)+3 = 11. 4个月;从进口计算公式为(1438÷138) + 1 = 11. 4个月。
