某测绘单位采用全野外数字测图方法完成了某铁路枢纽1︰500全要素数字地形图测绘项

最全题库2022-08-02  54

问题 某测绘单位采用全野外数字测图方法完成了某铁路枢纽1︰500全要素数字地形图测绘项目。  测区地势平坦,分布有居民地、铁路、公路、农田、林地、沙地和河流等要素。  测图作业中,基本控制点采用一级GPS网和四等水准路线联测;图根点采用图根导线和图根水准联测;地形图数据采用全站仪极坐标法野外采集,由内业编辑处理生成1︰500地形图数据,要素包括测量控制点、居民地及设施、管线、境界、地貌、注记等九类;地形图的平面和高程精度采用高于数据采集精度的方法实地检测;项目成果按规范要求整理提交。  成果质量检验时,对火车站候车室所在图幅进行平面精度检测,获得了明显地物点的图上点位较差Δ1~Δ30(单位:mm),计算得到点位较差的平方和[ΔΔ]=4.80mm2。[2012年真题]  问题:  1.以框图形式绘制本项目外业生产开始后的测图作业流程图。  2.根据测区情况,指出题中未列出的三类1︰500数字地形图要素。  3.计算火车站候车室所在图幅地物点的图上点位中误差(计算结果保留两位小数)。

选项

答案

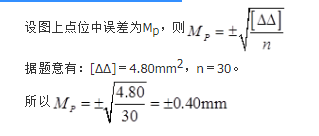

解析 1.外业生产开始后的测图作业流程图如图3-1所示。2.根据《国家基本比例尺地图图式 第1部分:1︰500 1︰1000 1︰2000地形图图式》(GB/T 20257.1—2007)第4条的规定,数字地形图要素包括测量控制点、居民地及设施、水系、交通、管线、境界、地貌、植被与土质、注记九类。  本题中,未列出的三类1︰500数字地形图要素为水系、交通、植被与土质。水系包括地面河流、地下河段及出入口、消失河段、时令河、干河床、运河、沟渠等等,它是江、河、湖、海、井、泉、水库、池塘、沟渠等自然和人工水体及连通体系的总称。3.根据题意,成果质量检验时,对火车站候车室所在图幅进行平面精度检测,获得了明显地物点的图上点位较差Δ1~Δ30。(单位:mm),计算得到点位较差的平方和[ΔΔ]=4.80mm2。因为地形图的平面和高程精度采用高于数据采集精度的方法实地检测。所以,火车站候车室所在图幅地物点的图上点位中误差应按如下方法计算:
