问题 <P>××工程位于西二旗东北旺北路南侧，建筑面积10 636.0 m<sup>2</sup>，地下面积1 047.0 m<sup>2</sup>；地上10层，地下1层，东西长88. 40 m，南北进深12.6 m，檐口高度29.2 m，层高2.8 m，墙厚200 cm。地下室设有消防水池，人防区和非人防区，风机房及4个集水坑。</P><P>××建筑公司测绘队承担了整个工程的施工测量任务，主要内容包括工程定位、建立轴线控制网，建筑物轴线测设，施工控制桩测设，基础施工测量，主体结构施工测量。</P><P>问题</P><P>(1)试述施工测量的基本要求。</P><P>(2)试述建筑方格网建立的基本要求。</P><P>(3)建筑物施工放样应具备哪些资料？</P>
选项
答案

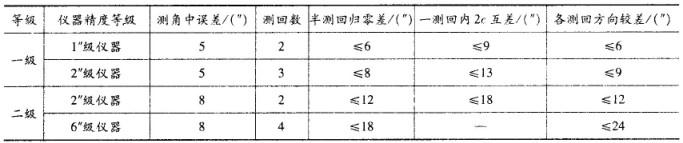

解析 <P>(1)施工测量基本要求如下（参见3.4考点1）。</P><P>①施工测量前，应收集有关测量资料，熟悉施工设计图纸，明确施工要求，制定施工测量方案。</P><P>②大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网；小规模或精度高的独立施工项目，可直接布设建筑物施工控制网。</P><P>③场区控制网，应充分利用勘察阶段的已有平面和高程控制网。原有平面控制网的边长，应投影到测区的主施工高程面上，并进行复测检查。精度满足施工要求时，可作为场区控制网使用。否则应重新建立场区控制网。</P><P>④新建立的场区平面控制网，宜布设为自由网。控制网的观测数据，不宜进行高斯投影改化，可将观测边长归算到测区的主施工高程面上。</P><P>新建场区控制网，可利用原控制网中的点组（由3个或3个以上的点组成）进行定位。小规模场区控制网，也可选用原控制网中一个点的坐标和一个边的方位进行定位。</P><P>⑤建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标轴，应与工程设计所采用的主副轴线一致；建筑物的±0高程面，应根据场区水准点测设。</P><P>⑥控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要。</P><P>(2)建筑方格网建立的基本要求如下。</P><P>①建筑方格网测量的主要技术要求，应符合下表的规定。</P><P></P><P>②方格网点的布设，应与建（构）筑物的设计轴线平行，并构成正方形或矩形格网。</P><P>③方格网的测设方法，可采用布网法或轴线法。当采用布网法时，宜增测方格网的对角线；当采用轴线法时，长轴线的定位点不得少于3个，点位偏离直线应在180°±5″以内，短轴线应根据长轴线定向，其直角偏差应在90°±5″以内。水平角观测的测角中误差不应大于2.5″。</P><P>④方格网点应埋设顶面为标志板的标石。</P><P>⑤方格网的水平角观测可采用方向观测法，其主要技术要求应符合下表的规定。</P><P></P><P>⑥方格网的边长宜采用电磁波测距仪器往返观测各一测回，并应进行气象和仪器加、乘常数改正。</P><P>⑦观测数据经平差处理后，应将测量坐标与设计坐标进行比较，确定归化数据，并在标石标志板上将点位归化至设计位置。</P><P>⑧点位归化后，必须进行角度和边长的复测检查。角度偏差值，一级方格网不应大于90°±8″，二级方格网不应大于90°±12″；距离偏差值，一级方格网不应大于D/25 000，二级方格网不应大于D/15 000（D为方格网的边长）。 </P><P>(3)建筑物施工放样应具备资料如下（参见3.4考点4）。</P><P>①总平面图。</P><P>②建筑物的设计与说明。</P><P>③建筑物的轴线平面图。</P><P>④建筑物的基础平面图。</P><P>⑤设备的基础图。</P><P>⑥土方的开挖图。</P><P>⑦建筑物的结构图。</P><P>⑧管网图。</P><P>⑨场区控制点坐标、高程及点位分布图。</P>
