问题 测绘单位承接了某城市1：5 00地形图测绘任务，测区范围为3km*4km，测量控制资料齐全，测图按50cm*50cm分幅。   依据的技术标准有《城市测量规范》( CJJ/T  8—2011)，《1：500 1：1000 1：2000外业数字测图技术规程》(GB/T 14912—2005)，《数字测绘成果质量检查与验收》(GB/T 18316—2008)，《测绘成果质量检查与验收》(GB7T 24356—2009)等。外业测图采用全野外数字测图，其中某条图根导线边长测量时采用单向观测、一次读数，图根导线测量完成后发现边长测量方法不符合规范要求，及时进行了重测，碎部点采集了房屋、道路、河流、桥梁、铁路、树木、池塘、高压线、绿地等要素，经对测量数据进行处理和编辑后成图。作业中队检查员对成果进行了100%的检查；再送交所在单位质检部门进行检查；然后交甲方委托的省级质监站进行验收，抽样检查了1 5幅图.【问题】1．上述图根导线边长测量方法为什么不符合规范要求？2．按照地形图要素分类，说明外业采集的碎部点分别属于哪些大类要素。3．测量成果检查验收的流程和验收抽样比例是否符合规范要求？说明理由。
选项
答案

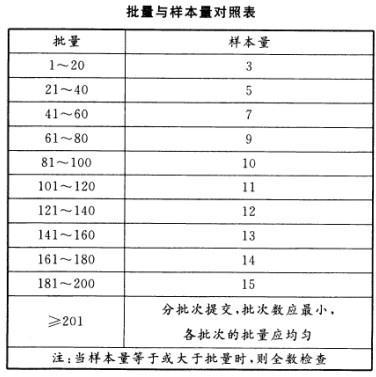

解析 1．根据＜1：500 1：1000 1：2000外业数字测图技术规范》(GB/T 14912—2005)要求可知，图根导线测量的边长采用测距仪单向施测一测回。一测回进行两次读数，由此可知上述图根导线边长测量方法不符合规范要求。2．由《基础地理信息要素分类与代码》(GB/T 13923—2006)，地形图要素主要包括八大类：(1)定位基础；(2)水系；(3)居民地及设施；(4)交通；(5)管线；(6)境界与政区；(7)地貌；(8)植被与土质。按照地形要素分类，上述外业采集的碎部点所属地类要素如下：房屋属于居民地及设施类；道路、铁路、桥梁属于交通类；高压线属于管线类；河流、池塘属于水系类；树木和绿地属于植被与土质类。3．测量成果检查验收的流程和验收抽样比例符合规范要求。测绘成果通过二级检查一级验收的方式进行控制，即测绘成果应依次通过测绘单位作业部门的过程检查、测绘单位质量管理部门的最终检查和项目管理单位组织的验收或委托具有资质的质量检验机构进行质量验收。过程检查和最终检查采用全数检查，验收一般采用抽样检查。抽样检查样本量按照下表执行。批量与样本量对照表由题知，该项目图幅总共有1 92幅，按照表格可知，抽样检查样本量应为1 5幅。
