  3. 背景资料： 某10 联现浇预应力混凝土连续箱梁桥地处山岭重丘区，跨越河谷，起点

背景资料： 某10 联现浇预应力混凝土连续箱梁桥地处山岭重丘区，跨越河谷，起点

admin2022-08-02  37

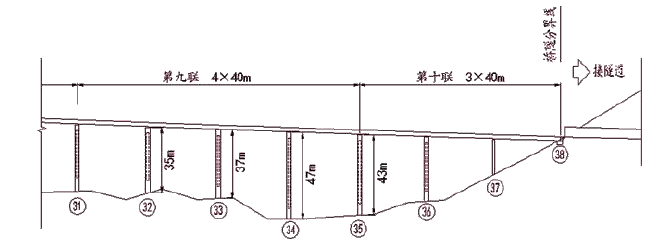

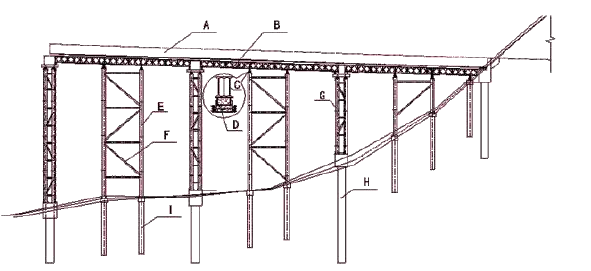

问题 背景资料：某10 联现浇预应力混凝土连续箱梁桥地处山岭重丘区，跨越河谷，起点与另一特大桥相连，终点与一隧道相连。部分桥跨布置示意图如图4-1 所示。该项目在招投标和施工过程中发生如下事件：事件一：招标文件中的设计文件推荐连续箱梁采用移动模架法施工，因现场场地受限，模架在该桥梁终点处的隧道内拼装，然后前移逐孔施工。但某施工单位进场后，发现隧道标未开工（另一施工单位承担该隧道施工），无法按时提供移动模架拼装场地。经桥梁施工单位提出，建设单位、设计单位和监理单位确认，暂缓第十联施工，而从第九联开始施工。因第九联桥墩墩身较高，移动模架采用桥下组拼、整体垂直提升安装方案，第十联箱梁待隧道贯通后采用桩柱梁式支架（第十联支架布置示意图见下图）施工，由此造成工期推迟一个月。事件二：图4-2 中所示的桩柱梁式支架由桩基础、钢管柱、卸落装置、贝雷片、型钢、联接件等组成，支架按设计计算设置了施工预拱度。组拼完成后，按相关要求进行检验及加载预压试验，满足要求后投入使用。事件三：施工单位按照《公路工程施工安全技术规范》要求，编制了支架施工专项方案，该方案经施工单位审核，由技术负责人签字后，报监理工程师审查批准后实施。【问题】1.结合图4-2 与事件二，指出型钢、卸落装置、贝雷片分别对应图4-2 中的A～H 中的哪个编号？说明应根据哪些因素来确定卸落装置的型式？2.事件二中，支架施工预拱度的设置应考虑哪些主要因素？3.事件三中，支架专项施工方案实施前的相关程序是否正确？若不正确，写出正确程序。
选项
答案
解析 1.事件二中型钢、卸落装置、贝雷片对应图4-2 中的A～H 中的编号是：型钢是C、卸落装置是D、贝雷片是B。应根据结构形式（或支架形式）、承受的荷载大小及需要的卸落量确定卸落装置的型式。
2.支架施工预拱度应考虑下列因素：模板、支架承受施工荷载引起的弹性变形；受载后由于杆件接头的挤压和卸落装置压缩而产生的非弹性变形；支架地基在受载后的沉降变形。
3.支架专项施工方案实施前的相关程序不正确，该支架高度超过8m，跨度超过18m，属于超过一定规模的危险性较大工程，专项方案必须由施工单位组织专家进行论证、审查，专家组提交论证报告并签字后方可实施。
