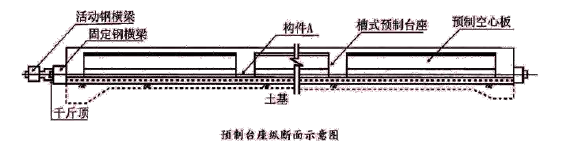

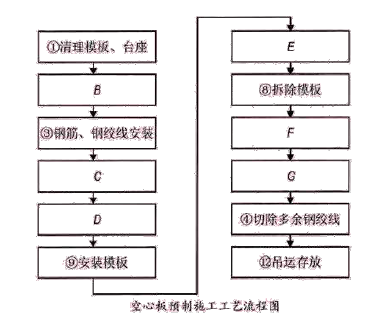

问题 背景资料：某公司承建一桥梁工程。该桥上部结构为16×20m 预应力混凝土空心板，每跨布置空心板30 片。进场后，项目部编制了实施性总体施工组织设计，内容包括：（1）根据现场条件和设计图纸要求，建设空心板预制场。根据现场条件和设计图纸要求，建设空心板预制场。预制台座采用槽式长线台座，横向连续设置8 条预制台座，每条台座l 次可预制空心板4片。预制台座构造如下图所示：（2）将空心板的预制工作分解成：①清理模板、台座：②涂刷隔离剂；③钢筋、钢绞线安装：④切除多余钢绞线；⑤隔离套管封堵；⑥整体放张；⑦整体张拉；⑧拆除模板；⑨安装模板；⑩浇筑混凝土；⑾养护；⑿吊运存放12 道施工工序，并确定了施工工艺流程如下图所示。（注：①～⑿为各道施工工序代号）（3）计划每条预制台座的生产（周转）效率平均为10 天，即考虑各条台座在正常流水作业节拍的情况下，每10 天每条预制台座均可生产4 片空心板。（4）依据总体进度计划空心板预制80 天后，开始进行吊装作业，吊装进度为平均每天吊装8 片空心板。【问题】1.根据图中预制台座的结构型式，指出该空心板的预应力体系属于哪种型式？写出构件A 的名称。2.写出空心板施工工艺流程框图中施工工序B、C、D、E、F、G 的名称。（选用背景资料给出的施工工序①～⑿的代号或名称作答）3.列式计算完成空心板预制所需天数。4.空心板预制进度能否满足吊装进度的需要？说明原因。
选项
答案
解析 1.属于先张法。A 是钢绞线。
2.B：②刷涂隔离剂；C： ⑦整体张拉；D： ⑤隔离套管封堵；E：⑩浇筑混凝土；F：⑾养护；G：
⑥整体放张。
3.梁的总片数30×16=480 片，“横向连续设置8 条预制台座，每条台座1 次可预制空心板4 片”，所以8 个台座每次可以生产32 片梁，“每10 天每条预制台座均可生产4 片空心板”，每10 天，8 个台座可以每次生产32 片梁，所以480×10/32=150 天。
4.不能。吊装进度为平均每天吊装8 片空心板，需要480/8=60 天，依据总体进度计划空心板80 天后开始吊装，则吊装在140 天就可以完成，而生产预制梁则需要150 天，所以不能满足。
