（2019年真题）某施工单位承建了一座桥梁工程。主桥为上承式钢管混凝土拱桥，跨度

admin2022-08-02  45

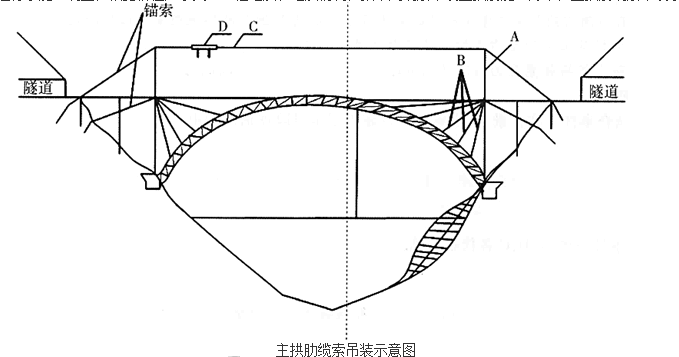

问题 （2019年真题）某施工单位承建了一座桥梁工程。主桥为上承式钢管混凝土拱桥，跨度为220m，左右分幅布置。每幅拱桥由两片拱肋组成，每片拱肋采用钢管混凝土桁架，拱肋桁架主管采用4根钢管，内灌C50混凝土。拱桥位于山间河流水库区域，桥梁设计按Ⅲ级航道净空控制。桥位处谷深狭窄，山体陡峻，呈“V”型，岸坡地段基岩浅埋或者裸露，出露或钻孔揭露的基岩为片麻岩、花岗片麻岩。施工中发生如下事件：事件一：施工单位在施工前进行了施工调查，根据桥位处水文、工程地质和地质情况，拟采用缆索吊装主拱肋施工方案，主拱肋缆索吊装示意图如图4所示。事件二：施工单位根据自身资源及技术条件做了施工总体部署，施工总体部署的主要内容为：①项目的组织机构设置；②施工任务划分；③（E）；④主要项目的施工方案；⑤（F）；⑥大型临时设施；⑦主要资源配置计划。主拱肋施工方案中拟采用的缆索吊装主要施工工序为：拱肋和拱上钢结构加工预制→陆运至桥位附近临时码头→船运分段拱肋至安装位置→（G）→用扣索对分段拱肋临时固定→安装平联单元→吊装其他分段拱肋→各段拱肋轴线调整→（H）→灌注主管内混凝土→安装拱上结构。事件三：施工单位建立了应急预案体系，编制了应急预案，并进行了评审。事件四：施工单位对拱肋施工质量进行了控制，钢管拱肋安装实测项目有轴线偏位、拱肋接缝错边、焊缝尺寸、焊缝探伤和高强度螺栓扭矩等。管拱肋安装完成后对拱肋安装进行了分项工程评定。问题：1.说明事件一施工单位采用缆索吊装方案的理由。2.写出图4中A、B、C、D对应的设备或结构名称3.写出事件二施工总体部署中E、F对应的内容。4.写出事件二拟采用的缆索吊装主要施工工序中G、H的内容。5.写出事件三中应急预案体系的组成，应急预案评审人员除桥梁专家外还应包括哪些方面的专家6.补全事件四钢管拱肋安装实测项目中的缺项。根据《公路工程质量检验评定标准》，钢管拱肋安装质量评定合格应满足哪些规定
选项
答案
解析 P195-197

1.因该桥位于山间河流水库区域，有通航要求，两侧谷深狭窄，山体陡峻，呈“V”型的峡谷，而缆索吊装施工就适用于峡谷或水深流急的河段上，或在通航的河流上需要满足船只的顺利通行的情形，所以施工单位采用了缆索吊装方案。
2.A为缆索吊机塔架；B为扣索；c为承重索；D为跑车。
3.E为施工顺序；F为主要施工阶段工期分析。
4.G为将拱吊运至安装位置；H为主拱圈合龙。
5.（1）体系组成：①综合应急预案；②专项应急预案；③现场处置方案。
（2）评审专家：①安全生产方面的专家；②应急管理方面的专家。
6.（1）补充：①拱肋高程；②对称点相对高差。
（2）质量评定合格应符合下列规定：（1）基本要求符合相关规范要求；（2）检验记录应完整,即工程应有真实、准确、齐全、完整的施工原始记录、试验检测数据、质量检验结果等质量保证资料；（3）实测项目应合格，其中，实测关键项目合格率≥95%，一般项目合格率≥80%；（4）外观质量应满足要求。
