某施工单位承接了南方一座双向四车道分离式隧道施工，单洞设计为9.755m。左线起

admin2022-08-02  26
问题 某施工单位承接了南方一座双向四车道分离式隧道施工，单洞设计为9.755m。左线起止里程桩号K33+259~K37+099，进口设计隧道路面高程715.654m，出口设计隧道路面高程764.560m。右线起止里程桩号YK33+305~YK37+125，进口设计隧道路面高程715.523m，出口设计隧道路面高程764.972m。坡度17.22‰，围岩级别属于Ⅳ~V级围岩，稳定性差。隧道围岩软弱，薄层结构，节理很发育，岩体较破碎，隧道开挖时，产生掉块，岩层富水性中等，雨季有滴水渗水现象。为保证施工安全，施工单位在该隧道施工中采用了TSP法进行超前地质预报，并在隧道施工全过程中，通过对隧道围岩动态的监控量测，掌握围岩动态和支护结构的工作状态，利用量测结果调整设计支护参数，指导施工，量测项目有洞内、外观察，锚杆轴力、围岩体内位移支护及衬砌内应力，施工监测典型的位移一时间曲线见图1。项目部还实行安全目标管理，采取了一系列措施，主要如下：事件1：根据监控量测数据及时反馈信息，适时施作二次衬砌，并保证二次衬砌距掌子面的距离Ⅳ级围岩地段不大于50m，V级围岩地段不大于40m；同时为增加结构整体性，仰拱混凝土与拱墙混凝土同时施工。事件2：在2017年9月26日由于施工单位没有按照监理和监控单位提出衬砌施作时机施工，产生塌方事故，导致3人死亡，塌体矢高6m，跨度12m。施工单位仔细观测塌方的范围、形状、数量大小及坍体的地质状况、地下水的分布、活动情况等，分析塌方发生的原因，研究制订处理方案。事件3：项目施工后，同时施工该条高速公路监控系统，主要包括：交通（信号）监控子系统、视频监控子系统、调度（指令）电话子系统、火灾自动报警子系统等子系统。【问题】1.补充背景资料中浅埋段监控量测的必测项目。2.背景资料中位移一时间曲线代表围岩处于何种状态、并提出合理的施工措施？3.指出并改正事件1中的错误之处。4.针对事件2的塌方事故，制定合理的处理措施？5.补充事件3的监控系统子系统。6.根据2007年颁布的《生产安全事故报告和调查处理条例》，背景中发生的塌方事故属于什么等级？说明理由。
选项
答案
解析 1.必测项目还包括：净空变化、地表下沉。

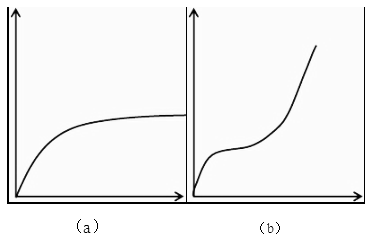

2.（a）图位移一时间曲线趋于平缓，表明围岩和支护呈稳
定状态，应正常施工；
（b）图位移一时间曲线出现反弯点，表明围岩和支护已呈不稳定状态，此时应密切监视围岩动态，并加强支护，必要时暂停开挖。
3.错误1：二次衬砌距掌子面的距离Ⅳ级围岩地段不大于50m，V级围岩地段不大于40m。
改正：二次衬砌距掌子面的距离Ⅳ级围岩地段不大于90m，V级围岩地段不大于70m。
错误2：同时为增加结构整体性，仰拱混凝土与拱墙混凝土同时施工。
改正：仰拱混凝土超前拱墙混凝土施工的超前距离，宜保持3倍以上衬砌循环作业长度。
4矢跨比h/B=6/12=0.5＜0.7，可采用外层初期支护（W）加内层初期支护（N）再加防护（F）的方法进行处理。
5.监控系统子系统还包括：隧道通风控制子系统、隧道照明控制子系统、电力监控子系统、隧道紧急电话子系统、隧道广播子系统。
6.属于较大事故，理由：造成3人死亡，符合较大事故的条件：造成3人（含）以上10人以下死亡，或者10人以上50人以下重伤，或者1000万元以上5000万元以下直接经济损失的事故为较大事故。
