  3. 某施工单位承包了跨湖区某大桥的滩地引桥施工，该引桥全长2420m，共44孔，每孔

某施工单位承包了跨湖区某大桥的滩地引桥施工，该引桥全长2420m，共44孔，每孔

admin2022-08-02  27

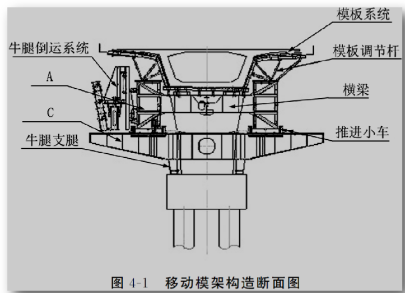

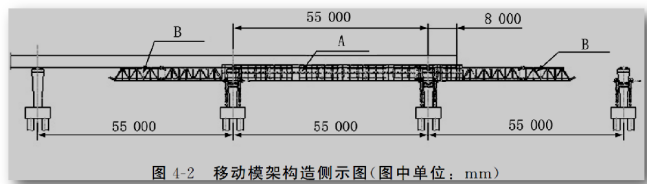

问题 某施工单位承包了跨湖区某大桥的滩地引桥施工，该引桥全长2420m，共44孔，每孔跨径55m。上部结构为预应力混凝土连续箱梁，桥跨布置为四跨一联，采用MSS55下行式移动模架施工，每联首跨施工长度为55m＋8m，第2、3跨施工长度为55m，末跨施工长度为47m。事件一：移动模架两主梁通过牛腿支承托架支撑在桥墩墩柱或承台上，模板系统由两主梁支承（如图4－1、图4－2所示）。首跨施工主要工序为：（1）移动模架安装就位、调试及预压；（2）工序D；（3）底模及支座安装；（4）预拱度设置与模板调整；（5）绑扎底板及腹板钢筋；（6）预应力系统安装；（7）内模就位；（8）顶板钢筋绑扎；（9）工序E；（10）混凝土养护、内模脱模；（11）施加预应力；（12）工序F；（13）落模拆底模；（14）模架纵移。首跨施工完成后，开始移动模架，移动程序包括：（1）主梁（横梁）横向内移；（2）主梁（横梁）横向外移；（3）主梁（导梁）纵移过孔；（4）主梁（横梁）及模板系统就位；（5）解拆模板、降下主梁。事件二：模板安装完毕后，施工单位在浇筑混凝土前，对其平面位置及尺寸、节点联系及纵横向稳定性进行了检查。事件三：箱梁混凝土设计抗压强度为50MPa，施工过程中按规范与试验规程要求对混凝土取样制作边长为150mm的立方体标准试件进行强度评定，试件以同龄期者三块为一组，并以同等条件制作和养护，经试验测定，第一组三块试件强度分别为50．5MPa、51．5MPa、61．2MPa，第二组三块试件强度分别为50．5MPa、54．7MPa、57．1MPa，第三组三块试件强度分别为50．1MPa、59．3MPa、68．7MPa。事件四：上部结构箱梁移动模架法施工中，施工单位采取了如下做法：（1）移动模架作业平台临边护栏用钢管制作，并能承受1000N的可变荷载，上横杆高度为1.2m；（2）模架在移动过孔时的抗倾覆系数不得小于1.5；（3）箱梁混凝土抗压强度评定试件采取现场同条件养护；（4）控制箱梁预应力张拉的混凝土试件采取标准养护。事件五：根据交通运输部《公路桥梁和隧道工程施工安全风险评估指南（试行）》要求，施工单位对该桥梁施工进行了总体风险评估，总体风险评估为Ⅲ级，施工过程中对大桥施工安全风险评估实行动态管理。【问题】1．写出图4－1、图4－2中构件A、B、C的名称。2．事件一中，写出箱梁施工的主要工序D、E、F的名称。写出首跨施工完成后模架移动的正确顺序（用编号表示）。3．事件二中，对安装完毕的模板还应进行哪些检查？4．分别计算或评定事件三中三组试件的混凝土强度测定值。5．逐条判断事件四中施工单位做法是否正确，并改正错误的做法。6．事件五中，是否需要对移动模架箱梁施工进行专项风险评估？
选项
答案
解析 1．A是主梁（或主桁梁）、B是导梁（或鼻梁）、C是牛腿支承托架（或牛腿横梁）。
2．工序D是侧模安装就位，E是箱梁混凝土浇筑，F是预应力管道压浆及封锚。
模架移动的正确顺序为：（5）、（2）、（3）、（1）、（4）。
3．还应检查顶部标高（或：顶部高程）、预拱度。
4．第一组试件强度测定值为：51.5MPa，第二组试件强度测定值为：（50.5＋54.7＋57.1）/3＝54.1MPa，第三组试件数据无效，不能用于强度测定。
5.（1）正确；
（2）正确；
（3）错误，更正为“箱梁混凝土抗压强度评定试件应采取试验室标准养护”；
（4）错误，更正为“控制箱梁预应力张拉的混凝土试件应采取现场同条件养护”。
6．需要进行专项风险评估。
