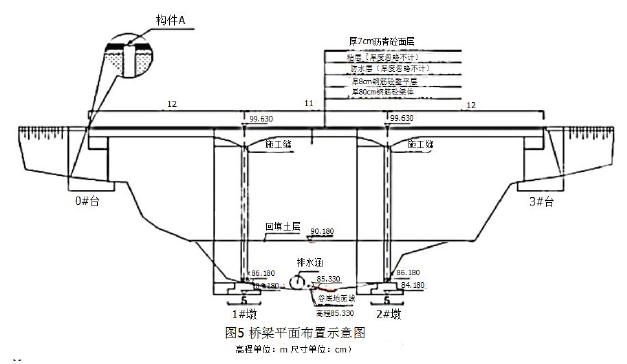

问题 背景材料：某公司承建一座桥梁工程，该桥跨越山区季节性流水沟谷，上部结构为三跨式钢筋混凝土结构，重力式U 形桥台，基础均采用扩大基础，桥面铺装自下而上为厚8cm 钢筋混凝土整平层+防水层+黏层+厚7cm 沥青混凝土面层。桥面设计高程为99.630m。桥梁立面布置如图5 所示。项目部编制的施工方案有如下内容：(1)根据该桥特点，施工时，在墩柱和上部结构衔接处（即梁底曲面变弯处）设置施工缝。(2)上部结构采用碗扣式钢管满堂支架施工方案，根据现场地形特点及施工便道布置情况，采用杂土对沟谷一次性进行回填，回填后经整平碾压，场地高程为90.180m，并在其上进行支架搭设施工，支架立柱放置于20cm×20cm 楞木上。支架搭设完成后，采用土袋进行堆载预压。支架搭设完成后，项目部立即按照施工方案要求的预压荷载对支架采用土袋进行堆载预压，期间遇较长时间大雨，场地积水。项目部对支架预压情况进行连续监测，数据显示各点的沉降量均超过规范规定，导致预压失败。此后项目部采取了相应的整改措施，并严格按规范规定重新开展支架施工与预压工作。问题：1.写出图5 中构件A 的名称。2.根据图5 判断，按照桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力特点。3.施工方案（1）中，在浇筑桥梁上部结构时，施工缝应如何处理？4.根据施工方案（2），列式计算桥梁上部结构施工时，应搭设满堂支架的最大高度；根据计算结果，该支架施工方案是否需要组织专家论证？说明理由。5.试分析项目部支架预压失败的可能原因？6.项目部应采取哪些措施才能顺利的使支架预压成功？
选项
答案
解析 1. A 为：伸缩装置。
2. 结构体系应该是刚架桥；该结构受力特点：梁和柱的连接处具有很大的刚性；在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力。
3. 施工缝处理：对原混凝土接触面进行凿毛、冲洗清理，保持湿润但不得积水，在原混凝土接触面上铺一层与新浇筑混凝土同配和比的水泥砂浆，及时浇筑新混凝土。
4.支架高度为：99.630-0.07-0.08-0.8-90.180-0.2=8.3m
根据计算结果，该方案需要组织专家论证。
理由：根据相关规定，模板支架超过8 米，属于超过一定规模的危险性较大的分部分项工程范围，需要进行专家论证。
5.本项目支架预压失败原因：
（1）未对沟谷底部进行清理。
（2）施工单位采用杂土回填，用于支架地基的回填土应采用承载力高，易于压实的填料，不能采用杂土回填。
（3）施工单位采用一次性回填，填料回填应按照规范要求逐层回填，逐层压实，一次性回填，地基压实度可能达不到要求，承载力不足。
（4）连续大雨，地基有积水，施工单位支架地基排水不畅，受水浸泡，造成地基软弱。（5）支架搭设前，未对地基进行预压。
（6）填土层下管道排水不畅。
6.预压成功改进措施：
（1）先对沟谷底部土体进行清理，压实后再回填上层填料。
（2）支架地基回填土应采用承载力高，易于压实的填料回填，可换填石灰土等。
（3）支架地基回填土应分层回填，分层压实，每层压实度均应符合要求。
（4）搭设支架前应先进行地基预压，地基预压合格后方可搭设支架，进行支架预压。
（5）支架地基预压后可浇筑混凝土垫层，提高地基承载力。
（6）支架地基应有完好的排水系统，配备抽水设备，满足及时排水要求，防止地基受水浸泡。
