某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号K23＋

admin2022-08-02  31

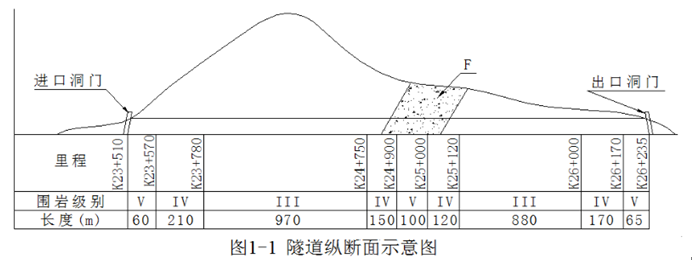

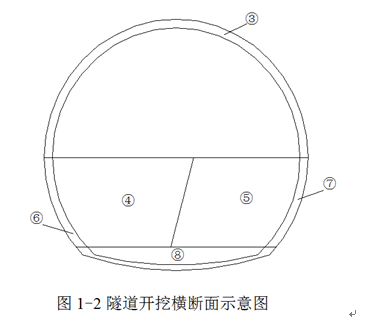

问题 某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号K23＋510～K26＋235，全长2725m。岩性为砂岩、页岩互层，节理发育，有一条F断层破碎带，地下水较丰富。隧道埋深18～570m，左、右洞间距30m，地质情况相同，围岩级别分布如图1-1所示。该隧道设计支护结构为复合式衬砌，即：喷锚初期支护＋二次混凝土衬砌，IV、V级围岩设钢支撑和仰拱。本工程合同工期为22个月，施工过程中发生如下事件：事件一：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，采用钻爆法开挖，模板台车衬砌。施工组织设计中，明确了开挖支护月进度指标为：Ⅲ级围岩135m/月，Ⅳ级围岩95m/月，Ⅴ级围岩50m/月；施工准备2个月，左、右洞错开施工，右洞开工滞后左洞1个月，二衬滞后开挖支护1个月，沟槽及路面工期3个月，贯通里程桩号设定在K24＋900。在设计无变更情况下，满足合同工期要求，安全优质完成该工程。事件二：隧道开挖过程中，某些段落施工单位采用环形开挖留核心土法开挖，该方法包括以下工序：①上台阶环形开挖；②核心土开挖；③上部初期支护；④左侧下台阶开挖；⑤右侧下台阶开挖；⑥左侧下部初期支护；⑦右侧下部初期支护；⑧仰拱开挖、支护。部分工序位置如图1-2所示。1、根据背景资料，计算各级围岩总长及所占比例（以百分比表示，四舍五入，小数点后保留一位）。2、分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。3、针对事件一，计算隧道施工工期（单位：月，小数点后保留一位）。4、针对事件二，复制图1-2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”格式作答）。
选项
答案
解析 1、根据背景资料，计算各级围岩总长及所占比例（以百分比表示，四舍五入，小数点后保留一位）。
Ⅲ级围岩长度=970+880=1850m，所占比例为1850÷2725=67.9%
Ⅳ级围岩长度=210+150+120+170=650m，所占比例为650÷2725=23.9%
V级围岩长度=60+100+65=225m，所占比例为225÷2725=8.3%

2、分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
适用于Ⅲ级围岩的施工方法为全断面法和台阶法；适用于Ⅳ级围岩的施工方法为台阶法。

3、针对事件一，计算隧道施工工期（单位：月，小数点后保留一位）。
（1）左洞进口至贯通面前开挖支护时间：60÷50+210÷95+970÷135+150÷95=12.2（月）
左洞出口至贯通面前开挖支护时间：65÷50+170÷95+880÷135+120÷95+100÷50=12.9（月）
左洞开挖支护用时12.9个月。
（2）隧道施工工期=施工准备时间+左洞开挖支护时间+右洞开工滞后时间+二衬滞后时间+沟槽及路面工期=2+12.9+1+1+3=19.9（月）

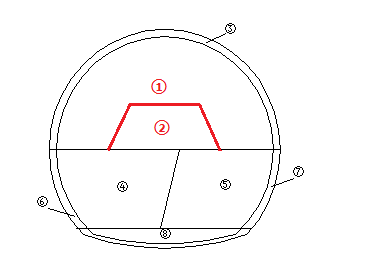

4、针对事件二，复制图1-2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”格式作答）。
施工排序：①→③→②→④→⑥→⑤→⑦→⑧
