背景资料 某施工单位承接了某二级公路预应力混凝土连续箱梁跨河大桥,桥跨布置为4

admin2022-08-02  48

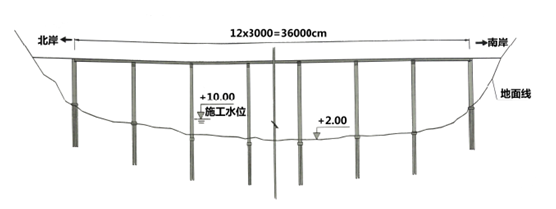

问题 背景资料某施工单位承接了某二级公路预应力混凝土连续箱梁跨河大桥,桥跨布置为4联,每联3跨,大桥纵断面示意图见下图。基础为钻孔灌注桩,桩长48~64cm;桥墩采用双柱墩,墩身高度25~30m,桥台为桩柱式桥台,施工设计图中标明箱梁施工采用满堂支架现浇方案。桥位处平均水深5m,该河段不通航,河床地质为粉质沙土。施工单位无大型施工船只,用于本桥大型临时设施的材料有Φ560mm钢管、工字钢等型钢、贝雷架。根据地质条件,施工单位采用正循环回转钻孔法施工灌注桩,施工单位设置的钻孔灌注桩质量控制点有:①桩位坐标;②垂直度;③孔径;④A;⑤钢筋笼接头质量;⑥B。根据现场实际情况,施工单位建议采用预应力混凝土箱梁预制安装方案。通过监理单位向建设单位提出变更设计申请,经建设单位和设计单位同意后,进行预应力混凝土箱梁施工。【问题】1.根据背景资料,施工单位进行钻孔灌注桩施工应采用哪些主要大型临时设施?说明理由。2.写出钻孔灌注桩质量控制点A和B的内容。3.施工单位提出设计变更申请的理由是否正确?设计变更程序是否完善?并分别说明理由。

选项

答案

解析 1.(本小题共4分)
应采用的主要大型临时设施有临时栈桥(1分);钻孔桩施工平台(1分)。
因为水位较深,但该河段不通航,且施工单位无大型船只(1分);且施工单位有钢管、型管、贝雷架等材料(1分),所以可搭设栈桥和平台。
2.(本小题共4分)
A是清孔质量(2分);B是水下混凝土的灌注质量(2分)。(A和B可互换)
3.(本小题共6分)
(1)理由正确(1分)。因为施工图与现场实际情况不符(或:满堂支架方案与现场情况不符)(2分);
(2)程序不完善(1分)。因为还缺少监理批准(或:应由监理向施工单位发“设计变更通知单”)(2分)。
