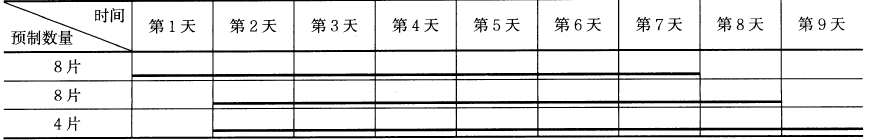

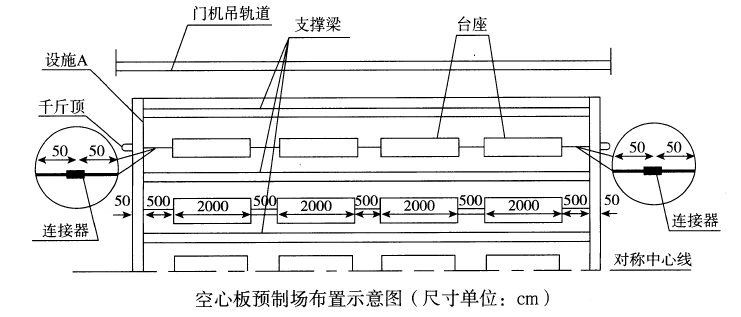

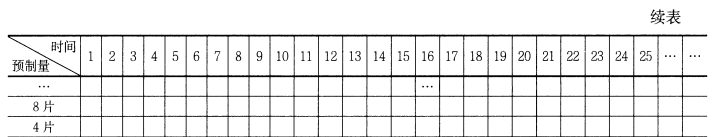

问题 1．背景材料：某施工单位承接了一级公路某标段施工任务，标段内有5 座多跨简支梁桥，桥梁上部结构均采用20m 先张预应力空心板，5 座桥梁共计35 跨，每跨空心板数量均为20 片。施工单位在路基上设置了如下图所示的预制场，所有空心板集中预制。空心板预制场布置示意图（尺寸单位：cm）施工单位定制了8 套模板（外模8 套、充气式胶囊内模8 套）循环重复用，设定每片空心板预制周期为7 天，整个预制施工采取平行流水作业，前20 片心板预制施工横道图如下表。2．问题：（1）写出图中设施A 的名称。计算所有空心板预制完成的工期。（2）如果预制场布置示意图的预制台座道数号从上往下依次排列为1 道、2 道、3道等，那么，第一个8 片梁应是图中哪几道？为什么？（3）此题中平行流水的平行含义是指什么之间的平行？要进行流水的原因是什么？流水指什么具体工作内容之间流水？（4）如果这5 座桥是各为7 跨简支梁桥，那么这5 座简支梁桥的上部结构空心板安装是采用平行作业还是顺序作业？为什么？（5）如果安装桥的一跨空心板需要2d，为保证安装空心板连续施工，存放空心板的梁区至少需要容下多少片空心板？（6）有人计算该题所有空心板预制完成的工期为：35×20÷8 ＝ 87.5 施工段，取88个施工段，工期＝（88－1）×1 ＋ 7 ＝ 94d。如果要94d 完成所有空心板预制，在只有8套模板不变的情况下预制场应满足什么条件？请列出分析和计算过程。
选项
答案

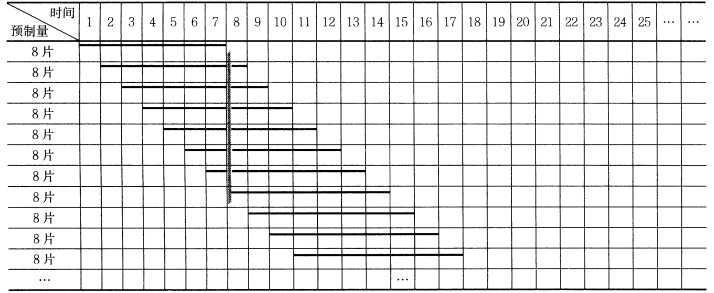

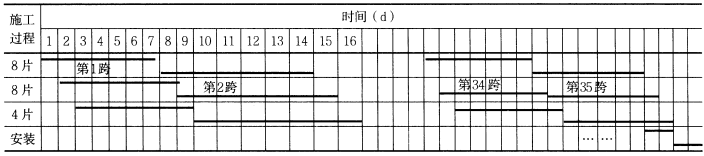

解析 （1）A 为横梁，预制工期＝ 2 ＋ 35×7 ＝ 247d。（2）如果预制场布置示意图的预制台座道数号从上往下依次排列为1 道、2 道、3道等，那么，第一个8 片梁应是图中第2 道和4 道。因为这样组合先张法张拉预应力对横梁受力对称平衡。（3）此题中平行流水的平行含义是指第2 道和第4 道中 8 片梁预制之间的平行，或者第1 道和第5 道中 8 片梁预制之间的平行。要进行流水的原因是模板只有8 套，资源受限才需要流水。流水是指第2 和第4 道与第1 和第5 道8 片梁的模板安装→浇筑混凝土→拆除模板之间1 天的流水。（4）如果这5 座桥是各为7 跨简支梁桥，那么这5 座简支梁桥的上部结构空心板安装是采用顺序作业。因为一般一跨预制梁的时间大于一跨梁的安装，一跨梁的安装设备顺序逐跨安装能满足要求。（5）如果第一跨预制完成马上就安装梁2 天，势必窝工等待5 天才能安装第二跨。为保证安装空心板连续施工，参考下图，则台座的最后4 片预制完成与空心板安装之间的流水步距K4 片预制，安装＝ 35×7-34×2 ＝ 177d，177÷7 ＝ 25.28 跨，25 跨×20 片＝ 500 片。所以为保证安装空心板连续施工存放空心板的梁区至少需要容下500 片空心板。（6）有人计算该题所有空心板预制完成的工期为：35×20÷8 ＝ 87.5 施工段，取88个施工段，工期＝（88-1）×1 ＋ 7 ＝ 94d。如果要94d 完成所有空心板预制，在只有8套模板不变的情况下，从下图可以看出7 个8 片过后第一个8 片预制台座将可以腾空第8个8 片就可以进行预制，所以预制场应满足2 道×7 ＝ 14 道预制台座。
