背景资料 某城市跨河桥梁全长850m,桥梁上部结构为预制T梁装配连续梁形式,桥

admin2022-08-02  55

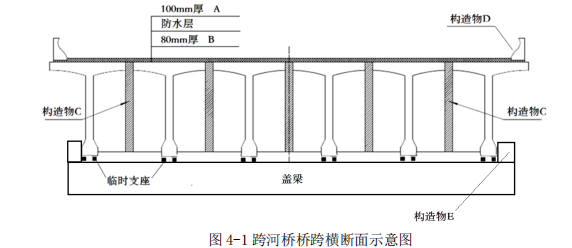

问题 背景资料某城市跨河桥梁全长850m,桥梁上部结构为预制T梁装配连续梁形式,桥梁中间跨跨径为40m,两侧引桥跨径为 20m。经技术比选,选择穿巷式架桥机进行桥跨拼装工作。桥跨横断面如图 4-1:两侧引桥所处河滩宽阔平坦,局部存在坑洼与淤泥地段,地基经处理后承载力能满足预制场施工要求。项目经理部决定将梁板预制场设在该段河滩上,施工现场分为 E、F、G、H、I 五个作业区域,具体布置如图 2 所示。预制 T 梁为 C40 混凝土,低松弛钢绞线,夹片式锚具。其预应力张拉程序为:0→1.03σcon (持荷 2min 锚固)。预应力张拉过程中部分预制梁锚板处混凝土出现变形开裂现象,项目经理部决定采用替换预应力筋的处理方案,清除锚下损坏混凝土,采用与主梁相同配比混凝土修补,并重新安设相同规格锚垫板,待混凝土强度满足要求后张拉。但张拉时仍然出现变形开裂情况,监理工程师指出了项目经理部现场处理方法的不足,并提出整改要求。T 梁吊装前,在每片梁两端标出竖向中心线,并在盖梁(桥台)顶面上测量放样。检查支承结构的强度符合设计要求,确认支承结构和支座、预埋件的尺寸,随即组织吊装作业。【问题】1.写出图 4-1 中结构层 A、B 和构造物 C、D、E 的名称。临时支座对标高的要求。2.图 4-2 中 G、H、I 施工作业区域布置是否合理?说明理由。3.判断预应力张拉程序是否正确?若不正确写出正确做法。4.改正背景中锚板处混凝土变形开裂现场处理方法中的不妥之处。5.补充吊装前检查内容的缺失,列举架桥机施工安全检查评定保证项目。

选项

答案

解析 1.A-桥面铺装层,B-调平层(基层混凝土)。C-横隔板湿接缝,D-栏杆(护栏),E-挡块(抗震挡块、防震块)。
临时支座顶面的相对高差不应大于 2mm。 2.施工现场作业区域布置图中 G、H、I 施工作业区域布置不合理。
理由:施工便道和预制台座不应该在存梁区与吊装区之间。
3.不正确,应为 0→初应力→σcon(持荷 2min 锚固)。 4.将锚具取下,凿除锚下损坏部分,然后加筋用高强度混凝土修补,将锚下垫板加大加厚,使承压面扩大。
5.(1)吊装前还应检查:支承结构、支座和预埋件的平面位置及标高,并确认顶面清扫干净。
(2)架桥机安全检查评定保证项目包括:方案与交底、结构设施及零部件、安全装置、安全、拆卸与验收、梁体运输、梁体架设、调试与试验。
