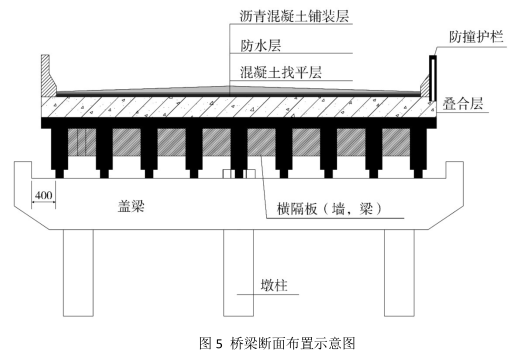

问题 某公司承建一座城市桥梁工程，该桥上部结构为 15×16m 预应力混凝土简支 T 梁，每跨布置 9 片梁，每跨相邻两片梁之间用 5 片横隔板连接，下部结构墩台基础采用混凝土钻孔灌注桩，重力式 U 型桥台；桥面系护栏采用钢筋混凝土防撞护栏。桥跨部分断面图如图 5所示。事件一：T 梁采用梁场预制施工，施工步骤为：台座及底模制作→钢筋制作和预应力管道安装→侧模板安装→A→养护→预应力筋安装→B→孔道压浆→C。事件二：桩基施工采用钻孔灌注桩泥浆护壁形式，设计桩长均为 15m，桩身直径均为1.2m。钻机成孔、清孔后，监理工程师验收合格，立刻组织吊车吊放钢筋笼和导管，导管底部距孔底 0.5m。经计算，确定了单根钻孔灌注桩混凝土用量，商品混凝土到达现场后施工人员通过在导管内安放隔水球，导管顶部放置储灰斗等措施灌注了首罐混凝土，经测量导管埋入混凝土的深度为 1.5m。事件三：项目编制了防撞护栏施工进度计划安排，拟组织 2 个施工班组同步开展施工，每个施工班组投入 1 套钢模板，每套钢模板长 20m，每套钢模板的施工周转效率为 3 天。事件四：在防撞护栏施工过程中，因防护措施缺失 6 名工人从桥上坠落，3 名工人死亡，3 名重伤。事故发生之后项目部立即启动事故应急预案，采取了应急措施。【问题】1.列式计算该桥所需的支座数量以及横隔板的数量。2.写出事件一中 A、B、C 代表的工序名称，并指出压浆作业留取试块的要求。3.按照灌注桩施工技术要求，事件二中计算单桩混凝土用量和首罐混凝土最小用量各为多少？（结果保留两位有效数字）4.事件三中，列式计算防撞护栏的施工时间。（忽略伸缩缝位置对护栏占用影响）5.依据相关法律法规，写出安全事故划分及事件四中安全事故等级。
选项
答案
解析 1.支座数量：15×9×2=270（个）。（3 分）
横隔板数量：15×8×5=600（片）。（3 分）
2.A：浇筑混凝土；B：预应力筋张拉；C：封锚。（3 分）
压浆作业，每一工作班应留取不少于 3 组试块，标养 28d，以其抗压强度作为水泥浆质量的评定依据。（3 分）
3.单桩混凝土用量：πr 2 h＝3.14×0.6 2 ×（15＋0.5～1）＝17.52～18.09m 3 。（3 分）
首罐混凝土量：3.14×0.6 2 ×（1.5+0.5）＝2.26m 3 。（3 分）
4.护栏全长：240×2=480m。（2 分）
施工时间：[480/（2×20）]×3=36 天。（3 分）
5.安全事故划分为 4 个等级：一般事故、较大事故、重大事故、特别重大事故。（ 4 分）
事件四事故属于较大事故。（3 分）
