(2020年真题)某公司承建一座跨河城市桥梁,基础均采用φ1500mm钢筋混凝土

admin2022-08-02  36

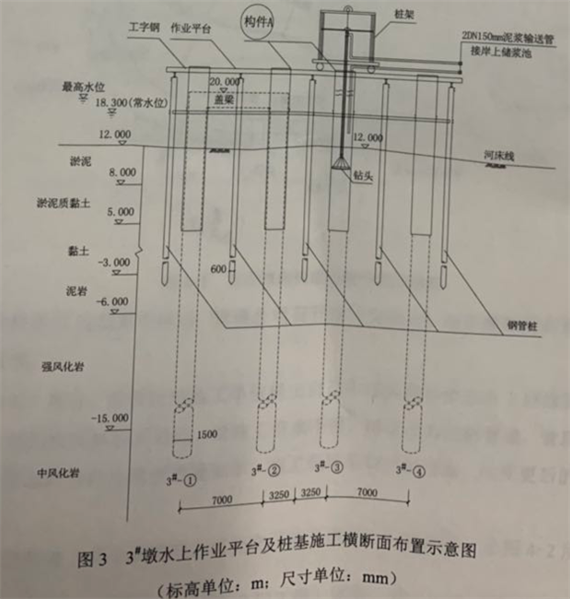

问题 (2020年真题)某公司承建一座跨河城市桥梁,基础均采用φ1500mm钢筋混凝土钻孔灌注桩,设计为端承桩,桩底嵌入中风化岩层2D(D为桩基直径);桩顶采用盖梁连接,盖梁高度为1200mm,顶面标高为20.000m。河床地基揭示依次为淤泥、淤泥质黏土、黏土、泥岩、强风化岩、中风化岩。项目部编制的桩基施工方案明确如下内容:(1)下部结构施工采用水上作业平台施工方案,水上作业平台结构为φ600mm钢管桩+型钢+人字钢板搭设,水上作业平台如图3所示;(2)根据桩基设计类型及桥位、水文、地质笔情况设备选用“2000型”正循环回旋钻孔施工(另配压轮钻头等),成桩方式未定。(3)图中A结构名称和使用的相关规定。(4)由于设计对孔底沉渣厚度未做具体要求,灌注水下混凝土前,进行二次清孔,当孔底沉渣厚度满足规范要求后,开始灌注水下混凝土。问题:1、结合背景资料及图3,指出水上作业平台应设置哪些安全设施2、施工方案(2)中,指出项目部选择钻机类型的理由及成桩方式。3、施工方案(3)中,所指构件A的名称是什么构件A施工时需使用哪些机械配合,构件A应高出施工水位多少米4、结合背景资料及图3,列式计算3#-①桩的桩长。5、在施工方案(4)中,指出孔底沉渣厚度的最大允许值。

选项

答案

解析 P69-74
1、警示灯,安全护栏,警示标志,挂安全网,防撞设施(或护桩或坚固的防护措施)。
2、正循环回旋钻适用于本工程桩基处地质条件,钻进速度快(效率高),成孔稳定性高(不易塌孔)。
成桩方式:泥浆护壁成孔桩
3、A:护筒;施工机械:吊车(吊装机械),振动锤;应高出施工水位2m。
4、桩顶标高:20.000m-1.2m=18.800m;
桩底标高:-15.000m-1.5x2m=-18.000m
桩长:18.800-(-18.000)=36.8m
5、孔底沉渣厚度的最大允许值为100mm。
