  3. 某安装公司承包某厂的机电安装工作，涉及钢制结构安装、工业管道安装、工业电气安装、

某安装公司承包某厂的机电安装工作，涉及钢制结构安装、工业管道安装、工业电气安装、

admin2022-08-02  29

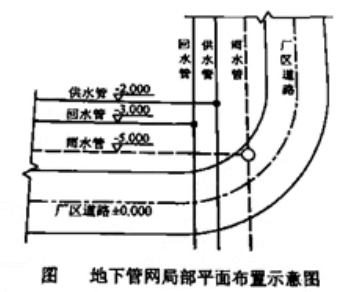

问题 某安装公司承包某厂的机电安装工作，涉及钢制结构安装、工业管道安装、工业电气安装、防腐蚀工程、自动化仪表安装工程等。全厂地下管网，其中有供水管、回水管、雨水管道，局部平面布置见图所示。设备框架设计为四层钢架，采用高强螺栓连接。在钢架基础复查和构件验收合格，相关资料已准备，向监理工程师申请开工时，被要求补齐高强螺栓连接摩擦面的项目试验报告。钢架施工时为了施测方便，第二层钢柱定位以第一层钢柱柱顶中心为基准。二层钢架安装完成后，检查发现钢架的安装误差超标，分析原因是由于累积误差过大所致。在进行设备钢架吊装时采用的起重机械发生失稳，后经严格检查整改后，保证了钢架的安全吊装施工。回水管道采用焊接钢管，规格为φ1200×12mm，材质 Q235，其内外表面均要求防腐，水泥砂浆内防腐和环氧煤沥青涂料加强级（四油一布）外防腐。施工时，先集中分段预制组焊防腐，再现场分层组对安装。在预制场涂装作业区入口、动火作业点均设置了“禁止标志”。供水管道设计为 1.6MPa、DN150 的不锈钢管道。项目部编制了供水管道水压试验方案：使用“除盐水”作为试验介质；试压时需缓慢升压到试验压力 1.84MPa 后，稳压 10min，再将试验压力降至设计压力，稳压 30min 无压降、无渗漏，水压试验合格。水压试验前，施工人员在拆除弹簧支架的定位销时，被监理工程师制止。浆液循环泵安装完成，为了便于试运后联轴器的检查，泵体找正时，拆掉的联轴器护罩暂不进行安装。在准备试运行时，被现场巡视的监理工程师制止，认为试运行环境不符合安全要求。【问题】1.请简述起重机械失稳的主要原因和预防措施？2.需要补齐高强螺栓连接摩擦面的哪种试验报告？如何避免钢架定位的累计误差？3.在预制场内涂装作业区及动火点，设置“禁止标志”的内容分别是什么？ 4.指出水压试验方案中存在的错误并改正。为什么弹簧支架定位销的拆除被监理工程师制止？5.说明浆液循环泵试运行时被监理工程师制止的原因。在试运行过程中，应测量和记录浆液泵循环泵轴承的哪些运行参数
选项
答案
解析 （1）起重机械失稳的主要原因：超载、支腿不稳定、机械故障、起重臂杆仰角超限等。 预防措施：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格机械检查；起重臂杆仰角最大不超过 78°，最小不低于 45°。2.（1）需要补齐高强螺栓连接摩擦面的抗滑移系数试验报告。(2）多节柱安装时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上，避免造成过大的积累误差。 3..（1）涂装作业场所禁止标志：“禁止烟火”、“禁止穿化纤服”、“禁止穿带钉鞋”。
（2）涂装作业场所动火标志：“禁放易燃品”。
4.（1）错误之处一：使用“除盐水”作为试验介质；
改正一：液压试验应使用洁净水，对不锈钢管道，水中氯离子含量不得超过 25ppm。
错误之处二：试压时需缓慢升压到试验压力 1.84MPa
整改二：不锈钢给水管道的试验压力为设计压力的 1.5 倍，即为试验压力为 1.5×1.6=2.4MPa。 （2）被监理工程师制止原因：弹簧支架的定位销，应待系统安装、试压、绝热完毕后方可拆5.（1）制止原因：拆掉浆液循环泵的联轴器防护罩暂不进行安装，不符合要求。在试运转时，对人身或机械设备可能造成损伤的部位，相应的安全措施和安全防护装置应设置完善。 （2）应测量和记录浆液泵循环泵轴承的：温度、温升、振动等参数。
