某电网工程公司承接的 2 标段 500kV 超高压直流输电线路建设工程,线路长度

admin2022-08-02  27

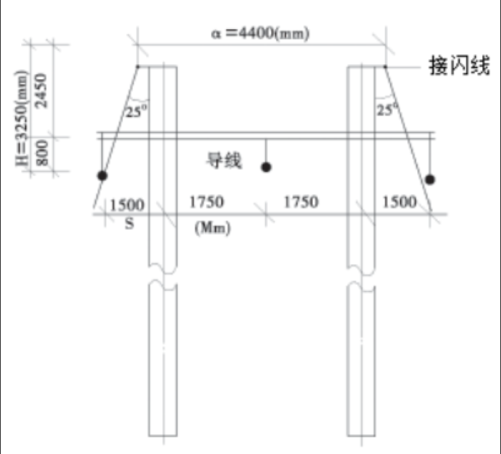

问题 某电网工程公司承接的 2 标段 500kV 超高压直流输电线路建设工程,线路长度 63km,铁塔 133基,沿线海拔 l000~2000m,属于覆冰区。经过一年的紧张施工,隐蔽工程的验收,按基础工程、杆塔组立、架线工程、接地工程实施验收的中间验收合格后,工程进入竣工验收。输电线路接闪线的设置如图所示:竣工验收过程中,由国网直流公司等单位专家组成的验收组,分成三个现场组及一个资料组,涵盖测量、通道、铁塔、走线等相关专业,严格按照竣工验收实施细则要求,对 2 标段进行检查,现场共抽查了三个耐张段,全面细致检查实测了 9 基铁塔的基础、铁塔、架线、接地、线防等相关内容。通过检查,验收组一致认为,由该公司承建的该 2 标段施工质量工艺美观,工程资料档案符合要求,现场实物抽检项目及数据符合设计,工程质量优良,满足验收规范要求。【问题】1.简述架空线路施工的一般程序。2.简述保护区内取土规定。3.图中输电线路接闪线的设置是否正确,并说明理由?4.竣工验收后要做好哪些后续工作?5.按照施工生产划分,输电线路架设过程中可能的突发事件有哪些?

选项

答案

解析 1.架空线路施工的一般程序:线路测量-基础施工-杆塔组立-放线架线-导线连接-线路试验-
竣工验收检查。
2.保护区内取土规定
(1)取土范围的规定。杆塔周围禁止取土的范围是:500kV 的范围为 8m。
(2)取土坡度规定。一般不得大于 45°。特殊情况由县以上地方电力主管部门另定。
(3)预留通道规定。取土时必须预留巡视、检修线路的人员、车辆通行的通道。
3.不正确。500kV 及以上送电线路,应全线装设双接闪线,且输电线路愈高,保护角愈小(有
时小于 20°)。在山区高雷区,甚至可以采用负保护角。
4.竣工验收要做好各类相关资料的整理工作,并编制项目建设决算,按规定向建设档案管理
部门移交工程建设档案。
5.输电线路架设过程中可能的突发事件有:塔基坑的坍塌事件、高空物体打击事件、高处坠落事件、缺氧和冻伤环境事件等。
