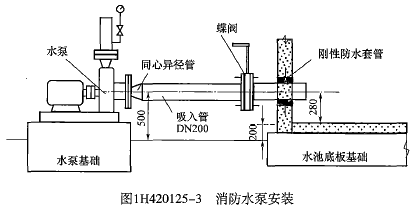

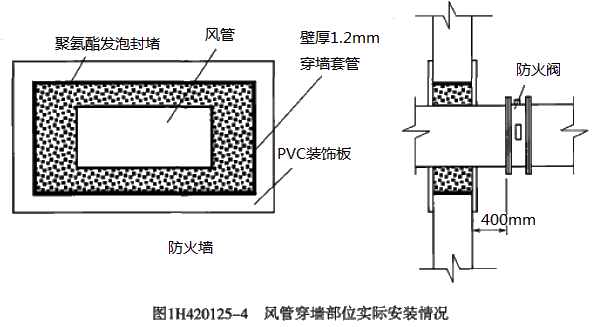

问题 　一、背景　　某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为145天，原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间为10月1日。进入11月份各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。　　第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期，4月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。　　在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如图1H420125-3所示。走廊中的VAV空调风管工作压力为300Pa，采用橡塑保温，保温完成后进行吊顶施工。　　在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m，价值150万元。　　图1H420125-4为风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。二、问题　　1.消防水泵安装存在哪些质量问题，并说明原因？　　2.吊顶中风管安装，应进行哪些检验和试验？　　3.这批电缆应如何处置？是否构成质量事故，等级如何确定？　　4.风管穿墙部位安装存在哪些错误？
选项
答案

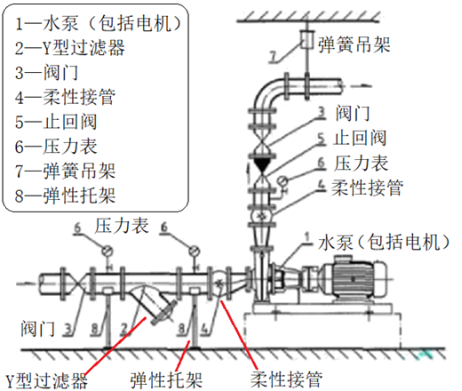

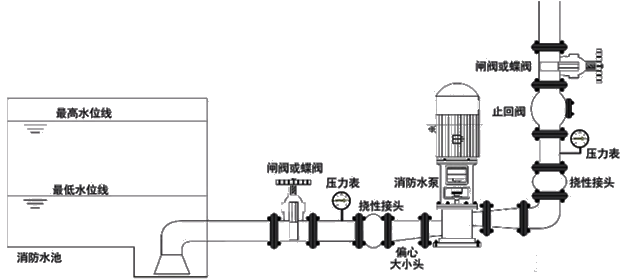

解析 1.消防水泵安装存在如下质量问题：　　（1）水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。　　（2）水泵出口压力表应加表弯，以便起到缓冲作用。　　（3）消防水池应采用柔性防水套管；如果使用刚性防水套管，水泵吸入管上应设置柔性接头。　　（4）按照标注尺寸计算，吸入管存在倒坡现象，容易形成气囊。　　（5）水泵与水池为独立基础，可能存在沉降变形，水泵入口应采用柔性连接。　　补充：典型消防水泵吸水管路与出水管路安装要求图：　　2.吊顶中风管安装应进行强度和严密性试验（漏风试验）、橡塑耐火等级检验、保温前的隐蔽验收、吊顶前隐蔽验收和风量检测试验等。　　3.电缆属于不合格品，截面不够直接影响使用安全，必须更换为合格的电缆。由于该批电缆价值150万，全部更换，经济损失较大，故构成一般质量事故。　　4.风管穿墙部位安装图中存在的问题：　　（1）风管穿墙套管厚度应不小于1.6mm，图中套管厚度只有1.2mm。　　（2）穿墙封堵材料应为不燃材料，而图中的聚氨酯及PVC装饰板，均为可燃材料。　　（3）防火阀与防火墙距离应不大于200mm，而图中为400mm。
