为了适应经济开发区规模不断扩大的需要,某市政府计划在该区内新建一座110kV 的

admin2022-08-02  24

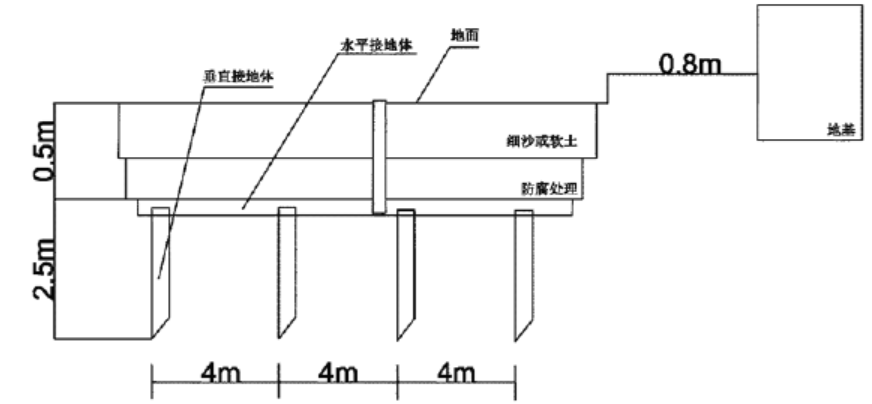

问题 为了适应经济开发区规模不断扩大的需要,某市政府计划在该区内新建一座110kV 的变电站。新建变电站周边居住人口密集,站址内有地下给水管道和一幢六层废弃民宅。为加强现场文明施工管理,建设单位要求进行绿色施工评价,项目部制定了相应的现场环境保护措施。主要措施如下:措施1:为减少六层废弃民宅拆除时产生扬尘,在拆除时计划配合洒水等。措施2:为及时清除施工中产生的固体和液体废物,计划将有毒有害废弃物、废油等现场全部烧掉。措施3:计划租赁的推土机和挖掘机只能夜间使用,为了防止噪声扰民,施工单位计划将噪声限值在65dB(分贝)。由于施工单位施工资源有限,将防雷接地工程和供电干线的施工分包给具有专业资质的A 单位。A 单位编制了防雷接地装置的专项施工方案,接地体采用圆钢和扁钢搭接焊接。监理工程师在审核过程中发现接地系统施工图(如下图)存在几处错误,要求A 单位进行修改后重新报批,最终施工方案审批通过,施工方案经过逐级交底后施工。项目部在施工过程中组织了施工批次评价和施工阶段评价,监理单位参加,单位工程绿色施工评价准备等到验收完成后进行;施工项目完成之后,向建设单位申请竣工验收。建设单位在审查绿色施工评价相关资料之后,认为本项目绿色施工评价不符合有关程序,在评价的组织上也有问题。问题:1. 措施1 和2 中,哪些是正确的? 哪些是不正确的? 对于不正确的请给出正确的做法。2. 指出措施3 中存在的问题,并给出正确的做法。3. 接地系统施工图存在哪些错误?如何改正。4. 请说明圆钢与扁钢的搭接焊接要求,并作图表示。5. 说明本工程在绿色施工评价程序和组织上问题有哪些?

选项

答案

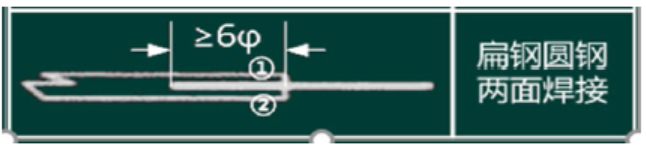

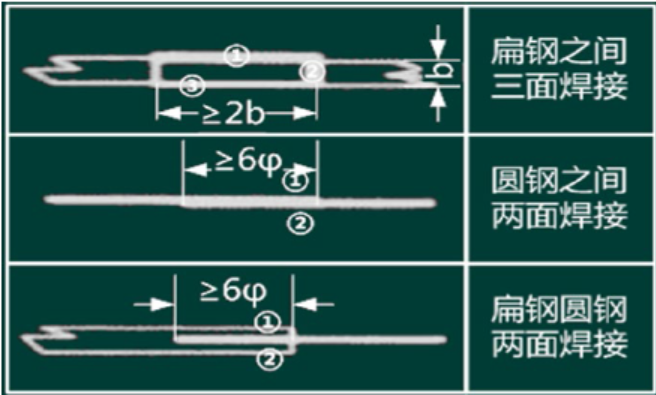

解析 1. 措施1 和2 中,哪些是正确的?哪些是不正确的?对于不正确的请给出正确的做法。 1H420110 机电工程施工现场职业健康安全与环境管理措施1 是正确的。措施2 是不正确的,不得在施工现场燃烧废弃物。正确的做法是:将有毒有害的废弃物回收后交给有资质的单位处理。2. 指出措施3 中存在的问题,并给出正确的做法。1H420110 机电工程施工现场职业健康安全与环境管理存在问题是:夜间噪声限值65dB 超国家标准(不正确的)。正确的做法是噪声限值应低于55dB。3. 接地系统施工图存在哪些错误?如何改正。1H414020 建筑电气工程施工技术1)垂直接地体间的间距为4m 不正确,垂直接地体间的间距不得小于5m2)接地装置顶面埋设深度为0.5m 不正确,接地装置顶面埋设深度不得小于0.6m3)人工接地体与建筑物外墙之间的水平距离为0.8m 不正确,人工接地体与建筑物外墙之间的水平距离不得小于1m。(一)建筑接地工程施工技术要求1. 接地装置的敷设要求(1)接地装置顶面埋设深度不应小于0.6m,且应在冻土层以下。(2)圆钢、角钢、铜管、铜棒、铜管等接地极应垂直埋入地下,间距不应小于5m;(3)人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。4. 请说明圆钢与扁钢的搭接焊接要求,并作图表示。 1H414020 建筑电气工程施工技术圆钢与扁钢搭接不应小于圆钢直径的6 倍,且应双面施焊。如图:2. 接地装置的搭接要求(1)扁钢与扁钢搭接不应小于扁钢宽度的2 倍,且应至少三面施焊;(2)圆钢与角钢搭接不应小于圆钢直径的6 倍,且应双面施焊;(3)圆钢与扁钢搭接不应小于圆钢直径的6 倍,且应双面施焊;(4)扁钢与钢管,扁钢与角钢焊接,应紧贴角钢外侧两面,或紧贴3/4 钢管表面,上下两侧施焊。(5)当接地极为铜材和钢材组成,且铜与铜或铜与钢材连接采用热剂焊时,接头应无贯穿性的气孔且表面平滑。5. 说明本工程在绿色施工评价程序和组织上问题有哪些? P367 1H420110 机电工程施工现场职业健康安全与环境管理(1)项目部在施工过程中组织了施工批次评价和施工阶段评价,监理单位参加。 错误① 单位工程施工阶段评价应由监理单位组织,建设单位和项目部参加。② 单位工程施工批次评价应由施工单位组织,建设单位和监理单位参加。(2)单位工程绿色施工评价准备等到验收完成后进行错误单位工程绿色施工评价应在工程竣工前申请。
