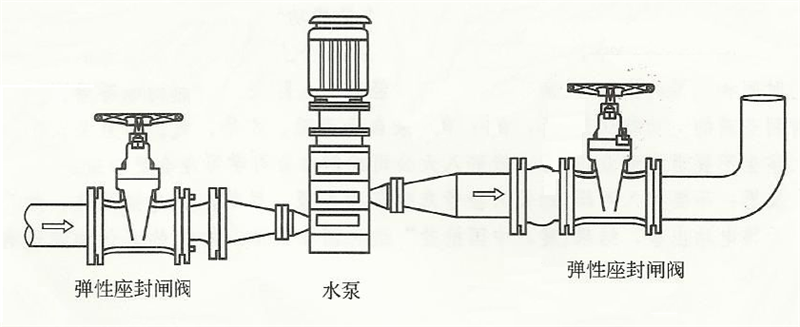

问题 背景资料施工单位承接了某地铁工程的机电安装任务，工程内容包括：消防、空调、动力照明、给排水等系统的安装。由于工期较紧，施工单位安排人员加班加点抢工期，在规定时间内对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。事件1：在消防验收时，消防部门对消防水泵的安装提出了异议，认为泵的吸入管和排出管上缺少关键部件，下达了整改通知书。事件2：因消防施工单位提交的资料不全，未通过消防验收。事件3：图示为1000Pa的镀锌风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。事件4：在灯具通电调试时，发现个别灯具外壳带电，经检查是螺口灯头的接线漏电；3.5kg的吊灯固定在直径5mm的螺钉上；还发现嵌入式吸顶灯（重10.5kg）的固定及装置，按灯具重量的2倍抽查了10%做了强度试验，整改后通过验收。问题：1.请问泵的吸入管和排出管上分别缺少何种部件？ 分别起何种作用？2.消防施工单位应提交哪些资料？3.事件3图示中安装存在哪些错误？4.事件3中的风管属于什么压力等级？并说明判断依据。该风管可以采用哪些咬口形式？5.对事件4中灯具安装中的错误之处加以整改。在质量验收时，该电气工程应提交哪些安全和功能的检测资料？
选项
答案
解析 1.（1）吸入管上缺少过滤器。作用：过滤水中的固体颗粒。
（2）排出管上缺少止回阀。作用：制止水倒流，防止水泵及电机逆转，烧毁电机。
2. 消防施工单位应提交：竣工图、设备开箱记录、施工记录、隐蔽工程验收记录、设计变更记录、调试报告、竣工报告。
3.（1）风管穿墙套管厚度1.2mm不妥，风管穿过防火墙时，应设钢板厚度不小于1.6mm的预埋管或防护套管。
（2）采用水泥砂浆封堵不妥，水泥砂浆是刚性防水材料。风管与套管之间应采用不燃柔性材料封堵。
（3）防火阀未设置单独支架不妥，根据规范，边长或直径大于等于630mm的防火阀应设置独立的支吊架。
（4）防火阀位置不妥，距防火墙250mm。根据规范，防火分区隔墙两侧的防火阀，距墙表面应不大于200mm。
4.事件3中的风管压力为1000Pa，属于中压风管。因为按风管系统工作压力分类，风管分为微压、低压、中压、高压。当500Pa＜P≤1500Pa时，属于中压风管。该风管可以采用单咬口、立咬口、联合角咬口、转角咬口、按扣式咬口。
5.（1）螺口灯头的接线漏电，整改：螺口灯头的相线应接于螺口灯头中间的端子上；
（2）3.5kg的吊灯固定在直径5mm的螺钉上不正确，整改：质量大于3kg的悬吊灯具，应固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不应小于6mm；
（3）重10.5kg的嵌入式吸顶灯的固定及装置，按灯具重量的2倍抽查了10%做了强度试验不正确，整改：质量大于10kg的灯具，固定装置及悬吊装置应按灯具重量的5倍做强度试验，且持续时间不得少于15min。应全数检查（检查比例100%）。
质量验收时,电气工程应提交的安全和功能的检测资料包括：
1）照明全负荷试验记录；
2）大型灯具牢固性试验记录；
3）避雷接地电阻测试记录；
4）线路、插座、开关接地检验记录。
