某安装公司承包一商场的建筑电气施工。工程内容有变电所、供电干线、室内配线和电气照

admin2022-08-02  23

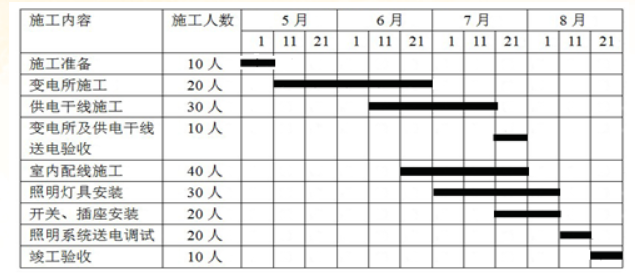

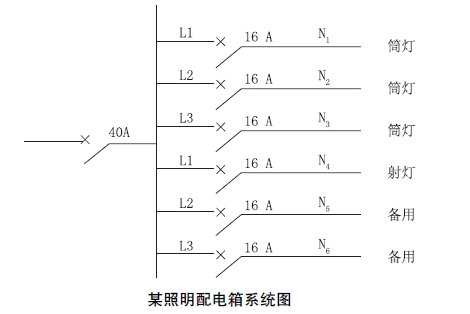

问题 某安装公司承包一商场的建筑电气施工。工程内容有变电所、供电干线、室内配线和电气照明。主要设备有电力变压器、配电柜、插接式母线槽（供电干线）、照明电器（灯具、开关、插座和照明配电箱）。合同约定设备、材料均由安装公司采购。安装公司项目部进场后，编制了建筑电气工程的施工方案、施工进度及劳动力计划（见下表4）。采购的变压器、配电柜及插接式母线槽在5月11日送达施工现场，经二次搬运到安装位置，施工人员依据施工方案制定的施工程序进行安装，项目部对施工项目动态控制，及时调整施工进度计划，使工程按合同要求完成。在施工过程中，曾经发生了以下2个事件：事件1：堆放在施工现场的插接式母线槽，因保管措施不当，母线槽受潮，安装前绝缘测试不合格，返回厂家干燥处理，耽误了工期，直到7月31日才完成供电干线的施工。项目部调整施工进度计划及施工人数，变电所及供电干线的送电验收调整到8月1日开始。事件2：因商业广告需要，在商场某区域增加了40套广告灯箱（荧光灯40W×3），施工人员把40套灯箱接到就近的射灯照明N4回路上（见图4），在照明通电调试时，N4回路开关跳闸。施工人员又将额定电流为16A开关调换为32A开关，被监理检查发现，后经整改才通过验收。1、配电柜6月30日前应完成哪些安装工序？2、事件1的发生是否影响施工进度？说明理由。写出施工进度计划调整的内容。3、写出针对事件1的插接式母线槽施工技术要求，采购的母线槽在哪天进场比较合理？4、计划调整后7月下旬每天安排有多少施工人员？施工人员配置的依据有哪些？5、针对事件2，写出照明配电箱的安装技术要求，应如何整改？
选项
答案
解析 1 、配电柜6月30日前应完成的安装工序包括：开箱检查、二次搬运、安装固定、母线安装以及二次小线连接。
2 、延误了工期。
供电干线施工按原计划7.20完成，现7.31完成，推迟了11天；而其紧后工作开关插座必然推迟11天，从而导致关键工作照明系统送电调试拖延11天开始，影响工期。
进度计划调整的内容包括：施工内容，工程量，起止时间，持续时间、工作关系和资源供应。
3 、事件1中，母线槽受潮，经干燥处理后，每节母线槽的绝缘电阻不得小于20MΩ。测试不合格者不得安装。母线槽安装中必须随时做好防水渗漏措施，安装完毕后要认真检查，确保完好正确。
插接式母线槽位于供电干线上，应安排在供电干线施工前，即6.11之前进场。
4 、7月下旬工作调整后，现场的工作有：
供电干线（30人）、室内配电施工（40人）、照明灯具安装（30人）和开关、插座安装的工作人员（20人），因此共有施工人员：30+40+30+20=120人。
施工人员配置的依据：项目所需劳动力的种类及数量；项目的进度计划；项目的劳动力资源供应环境。
5 、针对事件2，40套灯箱接到就近的射灯照明N4回路上，额定电流为16A开关调换为32A开关均不符合有关规定，照明配电箱内安装的技术要求：
每一单相分支回路的电流不宜超过16A，灯具数量不宜超过25个。
整改：将40套广告灯箱分装在两个回路N5、N6上，每个回路20套灯具，两个回路开关依然采用原设计额定电流为16A。
