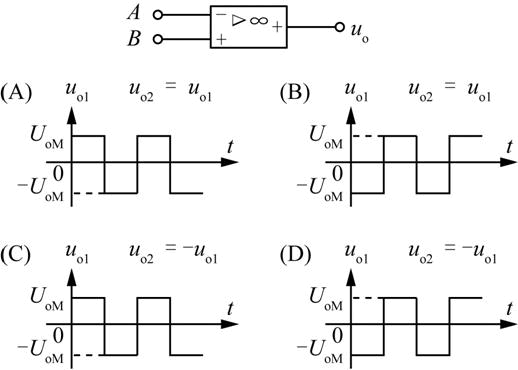

图示电路中,运算放大器输出电压的极限值为±U,设输入电压u1=sinωt,如果将u1的“A”端输入,电路的“B”端接地,得到输出电压u01,而将u1从电路的“B”输入,电路的“A”端接地,得到输出电压u02,那么,如下正确的是( )。
A.图(A)B.图(B)C.图(C)D.图(D)
选项
A.图(A)
B.图(B)
C.图(C)
D.图(D)
答案
D
解析
输入电压信号sinωt,第一次输出的时候,是接在反相输入端,所以u01的输出应该首先出现负的波形,后第二次接入是同相端,所以应该u02=-u01。
